作业2-Rasterization

1 作业实现

1.1 insideTriangle()

这是一个用于判断某个点是否在三角形内部的函数。

static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    // TODO : Implement this function to check if the point (x, y) is inside the triangle represented by _v[0], _v[1], _v[2]
    Eigen::Vector3f P (x, y, 0);
    Eigen::Vector3f AP = P - _v[0];
    Eigen::Vector3f BP = P - _v[1];
    Eigen::Vector3f CP = P - _v[2];
    Eigen::Vector3f AB = _v[1] - _v[0];
    Eigen::Vector3f BC = _v[2] - _v[1];
    Eigen::Vector3f CA = _v[0] - _v[2];

    float crossAPAB = AP.cross(AB).z();
    float crossBPBC = BP.cross(BC).z();
    float crossCPCA = CP.cross(CA).z();

    return (crossAPAB >= 0 && crossBPBC >= 0 && crossCPCA >= 0) || (crossAPAB <= 0 && crossBPBC <= 0 && crossCPCA <= 0);
}

如果三个叉乘结果的z值都同号，则说明点在三角形内部。
如果出现异号，则说明点在三角形外部。
如果出现0，则说明点在三角形边上。

1.2 三角形的光栅化

使用std::min和std::max获得屏幕三角形的bounding box

使用floorf()和ceilf()对float类型的值进行向下或向上取整

遍历bounding box中像素的中心，使用insideTriangle()函数来判断像素中心是否在三角形内部。如果在内部，进行z差值得到z_interpolated，与depth_buf中的值进行比较，如果在前，则把颜色和深度信息写入帧缓冲和深度缓冲。

1.3 SSAA(Super Sampling Anti Aliasing)

在rasterizer中增加更大的帧缓冲和深度缓冲，其中相邻的四个元素对应一个像素的4个采样点。之后按照正常光栅化的思路，进行计算。最后对SSAA的帧缓冲进行取平均，即4个采样点的颜色取平均值，输出到输出的帧缓冲中。
简而言之，就是渲染一张\(height\times wight\times 4\)的画面，之后取平均得到\(height\times wight\)大小的画面
不使用SSAA和使用SSAA得到的结果如下面两图所示

SSAA后的结果有毛刺

检查后发现是SSAA中的索引计算出错，并且InsideTriangle()函数的参数类型错误地设定为int。
纠错后，SSAA结果如下图

注意

在程序中，索引计算和类型定义非常重要！！！

1.4 z插值算法

// If so, use the following code to get the interpolated z value.
auto[alpha, beta, gamma] = computeBarycentric2D(x, y, t.v);
float w_reciprocal = 1.0/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
z_interpolated *= w_reciprocal;

代码中的computeBarycentric2D()用于计算三角形的2D重心坐标\((\alpha,\ \beta,\ \gamma)\)
整理一下z_interpolated的计算公式如下

\[z_{\text{interpolated}} = \frac{ \alpha \cdot \frac{z_0}{w_0} + \beta \cdot \frac{z_1}{w_1} + \gamma \cdot \frac{z_2}{w_2} }{ \alpha \cdot \frac{1}{w_0} + \beta \cdot \frac{1}{w_1} + \gamma \cdot \frac{1}{w_2} }\]

我对这个公式的感性理解是：

\[ \frac{z_{\text{interpolated}} }{w_{\text{interpolated}}}= \alpha \cdot \frac{z_0}{w_0} + \beta \cdot \frac{z_1}{w_1} + \gamma \cdot \frac{z_2}{w_2} \]

\[ \frac{1}{w_{\text{interpolated}}}= \alpha \cdot \frac{1}{w_0} + \beta \cdot \frac{1}{w_1} + \gamma \cdot \frac{1}{w_2} \]

这段代码其实有问题，那就是在这之前已经进行了归一化操作，因此到这里时，各顶点的\(w\)坐标都是1，所以这段代码实际的计算公式是下面这样的：

\[ z_{\text{interpolated}} =\alpha \cdot {z_0} + \beta \cdot {z_1} + \gamma \cdot {z_2} \]

1.4.1 重心坐标和奔驰定理

重心坐标

在三角形\(ABC\)中任意一点\(P\),若满足\(P=c_1A+c_2B+c_3C\)且\(c_1 + c_2 + c_3 = 1\)，则称\((c_1, c_2, c_3)\)为\(P\)在三角形\(ABC\)的重心坐标

如何计算重心坐标
根据重心坐标的定义\(\overrightarrow{OP}=c_1\overrightarrow{OA}+c_2\overrightarrow{OB}+c_3\overrightarrow{OC}\)

\[ \begin{align} \overrightarrow{BP}&=\overrightarrow{OP}-\overrightarrow{OB}\\ &=\overrightarrow{OP}-( c_1\overrightarrow{OB}+c_2\overrightarrow{OB}+c_3\overrightarrow{OB}) \\ &= c_1\overrightarrow{BA}+c_3\overrightarrow{BC}\\ \end{align} \]

\[ \overrightarrow{BP}\times \overrightarrow{BA}=c_3\overrightarrow{BC}\times \overrightarrow{BA} \]

\[ c_3=\frac{|\overrightarrow{BP}\times \overrightarrow{BA}|}{|\overrightarrow{BC}\times \overrightarrow{BA}|} \]

以此类推，可以计算出重心坐标\((c_1,c_2,c_3)\)

根据奔驰定理，也可以得到重心坐标的计算公式，奔驰定理的证明可以用几何法，也可以用上面这种叉乘法。

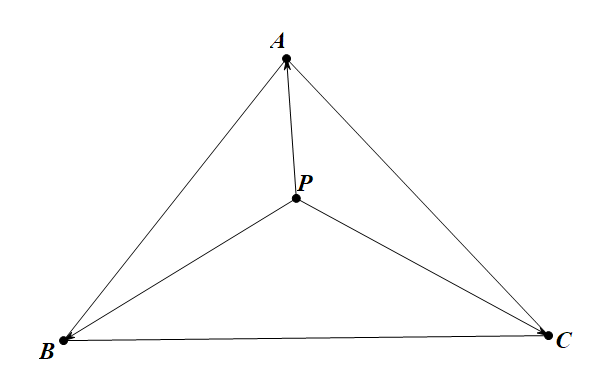

奔驰定理

对于\(△ABC\)内一点\(P\)，记\(S_A=S_{△PBC}\)，\(S_B=S_{△PAC}\)，\(S_C=S_{△PAB}\)，则\(S_A\cdot\overrightarrow{PA}+S_B\cdot\overrightarrow{PB}+S_C\cdot\overrightarrow{PC}=\overrightarrow{0}\)

具体实现
设三角形的三个顶点为\(\mathbf{v}_0 = (x_0, y_0)\)、\(\mathbf{v}_1 = (x_1, y_1)\)、\(\mathbf{v}_2 = (x_2, y_2)\)，待求重心坐标的点为\(P = (x, y)\)。代码计算的是点\(P\)相对于该三角形的 2D 重心坐标\((c_1, c_2, c_3)\)，其数学表达式如下：
重心坐标公式
\(c_1\)的计算公式：

\[c_1 = \frac{ x(y_1 - y_2) + (x_2 - x_1)y + x_1y_2 - x_2y_1 }{ x_0(y_1 - y_2) + (x_2 - x_1)y_0 + x_1y_2 - x_2y_1 }\]

\(c_2\)的计算公式：

\[c_2 = \frac{ x(y_2 - y_0) + (x_0 - x_2)y + x_2y_0 - x_0y_2 }{ x_1(y_2 - y_0) + (x_0 - x_2)y_1 + x_2y_0 - x_0y_2 }\]

\(c_3\)的计算公式：

\[c_3 = \frac{ x(y_0 - y_1) + (x_1 - x_0)y + x_0y_1 - x_1y_0 }{ x_2(y_0 - y_1) + (x_1 - x_0)y_2 + x_0y_1 - x_1y_0 }\]

重心坐标\((c_1, c_2, c_3)\)的核心意义是面积比值：
分子部分对应点\(P\)与三角形两条边组成的小三角形的面积（的 2 倍，因公式中省略了 1/2 系数）；
分母部分对应原三角形\(\mathbf{v}_0\mathbf{v}_1\mathbf{v}_2\)的面积（的 2 倍）。
重心坐标满足\(c_1 + c_2 + c_3 = 1\)

1.4.2 差值原理推导

图形学 - 关于透视矫正插值那些事 - 知乎

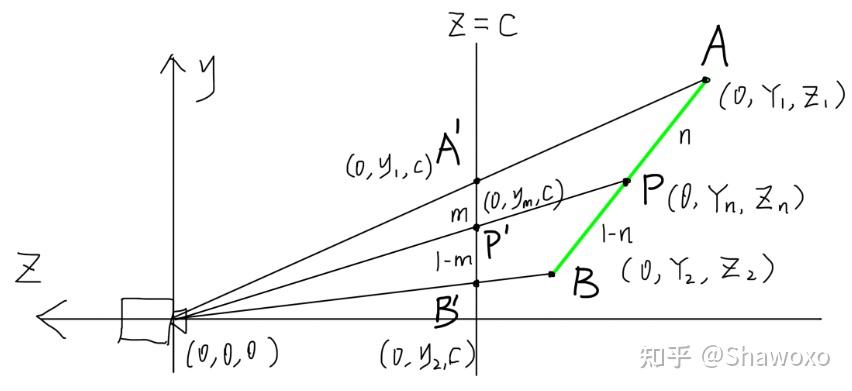

现在我们的问题是：已知屏幕上一点P'，且\(P'=(1-m)A'+mB'\)，还有顶点A和B的世界坐标，需要求出与P'对应的点P关于AB的表示：\(P=(1-n)A+nB\)。
则由相似可得

\[\frac{n}{1-n}=\frac{|AG|}{|BK|}=\frac{|A'P'|\frac{Z_1}{c}}{|B'P'|\frac{Z_2}{c}}=\frac{mZ_1}{(1-m)Z_2}\]

对左右两边取倒数得：

\[\begin{aligned} \frac{1}{n}-1&=\frac{(1-m)Z_2}{mZ_1}\\ n&=\frac{mZ_1}{(1-m)Z_2+mZ_1} \end{aligned}\]

P点的z坐标

\[\begin{aligned} Z_n&=(1-n)Z_1+nZ_2\\ &=\frac{(1-m)Z_2}{(1-m)Z_2+mZ_1}Z_1+\frac{mZ_1}{(1-m)Z_2+mZ_1}Z_2 \\ &=\frac{Z_1Z_2}{(1-m)Z_2+mZ_1}\qquad·······················(*)\\ &=\frac{1}{\frac{1-m}{Z_1}+\frac{m}{Z_2}} \end{aligned}\]

从二维推导出三维空间中z坐标应该为:

\[Z_n=\frac{1}{\frac{1-u-v}{Z_1}+\frac{u}{Z_2}+\frac{v}{Z_3}}\]

其中\(u,v\) 的含义为：点P可以用下面的公式表示

\[P=(1-u-v)A+uB+vC\]

这里的\((1-u-v,\ u,\ v)\)其实就是点\(P\)在\(\triangle ABC\) 中的重心坐标

1.4.3 从矩阵的角度推导

在[[03-04 Transform]]中提到透视变换中，z轴方向上的变化不是线性的，例如原本near和far中点在变换后会更靠近far点。
让我们回看透视变换中非线性的这一部分，即从视锥体到长方体的变换，变换矩阵如下：

\[ \mathbf{T}=\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ 0 & 0 & n+f & -nf \\0&0&1&0\end{bmatrix} \]

我们通过下面的计算来探究一下这个变换的性质
假设存在点\(A(x_1,y_1,z_1)\)、点\(B(x_2,y_2,z_2)\)和点\(P(x_3,y_3,z_3)\),它们经过\(T\)变换之后分别得到\(A'(x_1',y_1',z_1')\)、点\(B'(x_2',y_2',z_2')\)和点\(P'(x_3',y_3',z_3')\),具体如下所示

\[ \begin{bmatrix} x_1\\ y_2\\ z_1\\ 1 \end{bmatrix} \Rightarrow \begin{bmatrix} x_1'\\ y_2'\\ z_1'\\ 1 \end{bmatrix} =\begin{bmatrix} \frac{nx_1}{z_1} \\ \frac{ny_1}{z_1} \\ (n+f)-\frac{nf}{z_1}\\ 1 \end{bmatrix} \]

我们称变换之前的空间为\(S\),变换后的空间为\(S'\).
设在变换前空间\(S\)中，点\(P\)在直线\(AB\)上，即 \(P=aA+(1-a)B\),

思路一：直接计算

首先，我们已知

\[ \left\{\begin{matrix} x_3=ax_1+(1-a)x_2\\ y_3=ay_1+(1-a)y_2\\ z_3=az_1+(1-a)z_2 \end{matrix}\right. \]

根据，转换公式

\[ \begin{align} x_3'&=\frac{nx_3}{z_3}\\ &=\frac{n}{z_3}\cdot (ax_1+(1-a)x_2)\\ &=\frac{n}{z_3}\cdot (a\frac{z_1}{n}\cdot x_1'+(1-a)\frac{z_2}{n}\cdot x_2')\\ &=\frac{az_1}{z_3}\cdot x_1'+\frac{(1-a)z_2}{z_3}\cdot x_2' \\ 同理\quad y_3'&=\frac{az_1}{z_3}\cdot y_1'+\frac{(1-a)z_2}{z_3}\cdot y_2' \end{align} \]

可以发现

\[ \frac{az_1}{z_3}+\frac{(1-a)z_2}{z_3}=\frac{az_1+(1-a)z_2}{z_3} =\frac{z_3}{z_3}=1 \]

\[ 因此取 \left\{\begin{matrix} b=\frac{az_1}{z_3}\\ 1-b=\frac{(1-a)z_2}{z_3}\\ \end{matrix}\right. ,则 \ \left\{\begin{matrix} x_3'=bx_1'+(1-b)x_2'\\ y_3'=by_1'+(1-b)y_2'\\ \end{matrix}\right. \]

变形可以得到

\[ \frac{a}{z_3}=\frac{b}{z_1}\quad \frac{1-a}{z_3}=\frac{1-b}{z_2} \]

因此

\[ \frac{1}{z_3}= \frac{a}{z_3}+\frac{1-a}{z_3}=\frac{b}{z_1}+\frac{1-b}{z_2} \]

进而说明

\[ \begin{align} z_3'&=(n+f)-\frac{nf}{z_3} \\ &=(n+f)(b+1-b)-nf(\frac{b}{z_1}+\frac{1-b}{z_2}) \\ &=b(n+f-\frac{nf}{z_1})+(1-b)(n+f-\frac{nf}{z_2}) \\ &=bz_1'+(1-b)z_2' \end{align} \]

综上，

\[ \left\{\begin{matrix} x_3'=bx_1'+(1-b)x_2'\\ y_3'=by_1'+(1-b)y_2'\\ z_3'=bz_1'+(1-b)z_2' \end{matrix}\right. \]

因此，变换后空间\(S'\)中，点\(P'\)在直线\(A'B'\)上，即 \(\exists b,\ P'=bA'+(1-b)B'\),

思路二：先假设后验证

我们假设变换后空间\(S'\)中，点\(P'\)在直线\(A'B'\)上，即 \(\exists b,\ P'=bA'+(1-b)B'\),

\[ \left\{\begin{matrix} x_3=ax_1+(1-a)x_2\\ y_3=ay_1+(1-a)y_2\\ z_3=az_1+(1-a)z_2 \end{matrix}\right. \quad \left\{\begin{matrix} x_3'=bx_1'+(1-b)x_2'\\ y_3'=by_1'+(1-b)y_2'\\ z_3'=bz_1'+(1-b)z_2' \end{matrix}\right. \]

\[ \frac{ax_1+(1-a)x_2}{ay_1+(1-a)y_2} =\frac{bx_1'+(1-b)x_2'}{by_1'+(1-b)y_2'} \]

令

\[ \eta_1=\frac{a}{1-a}\quad \eta_2=\frac{b}{1-b}\quad \]

则

\[ \frac{\eta_1 x_1+x_2}{\eta_1 y_1+y_2} =\frac{\eta_2 \frac{nx_1}{z_1}+\frac{nx_2}{z_2}}{\eta_2 \frac{ny_1}{z_1}+\frac{ny_2}{z_2}} =\frac{\eta_2 \frac{z_2}{z_1}x_1+x_2}{\eta_2 \frac{z_2}{z_1}y_1+{y_2}} \]

因此

\[ \eta_1=\eta_2\cdot\frac{z_2}{z_1} \quad \Rightarrow\quad \frac{\eta_1}{\eta_2}=\frac{z_2} {z_1} \quad \Rightarrow\quad \frac{a}{1-a}=\frac{z_2}{z_1}\cdot \frac{b}{1-b} \]

于是我们可以用\(a,z_1,z_2\)表示\(b\),进而验证

\[ \left\{\begin{matrix} x_3'=bx_1'+(1-b)x_2'\\ y_3'=by_1'+(1-b)y_2' \end{matrix}\right. \]

另一方面，我们可以这样表达

\[ \begin{align} z_3&=\frac{\frac{z_2}{\cancel{z_1}}\cdot \frac{b}{1-b}}{\frac{z_2}{z_1}\cdot \frac{b}{1-b}+1}\cdot \cancel{z_1}+\frac{1}{\frac{z_2}{z_1}\cdot \frac{b}{1-b}+1}\cdot z_2\\ &= \frac{\frac{z_2}{1-b}}{\frac{z_2}{z_1}\cdot \frac{b}{1-b}+1}\\ &= \frac{z_1z_2}{z_2 b +z_1(1-b)} \end{align} \]

\[ \frac{1}{z_3}=\frac{b}{z_1}+\frac{1-b}{z_2} \]

进而验证
