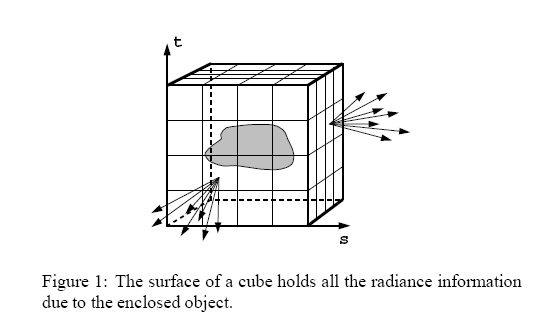

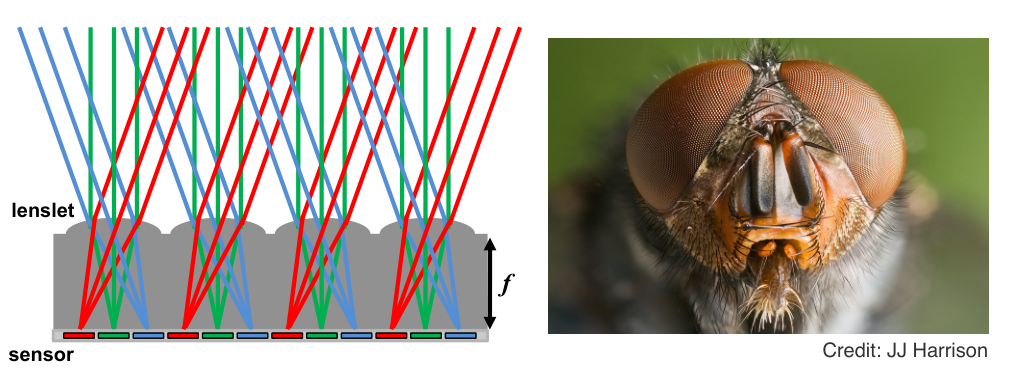

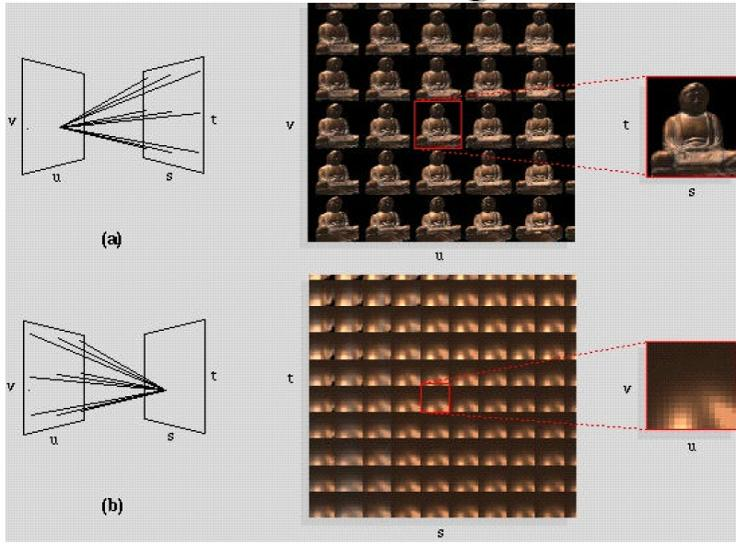

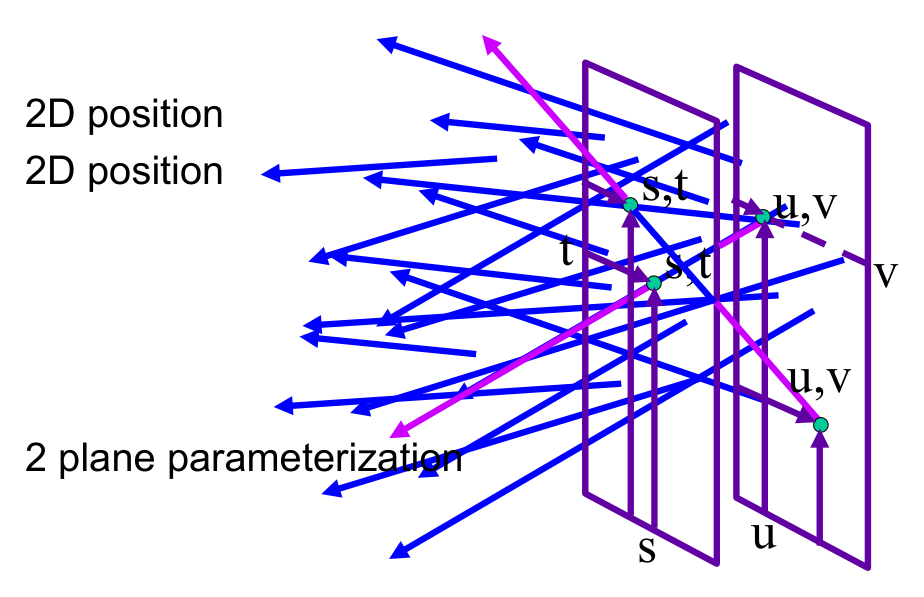

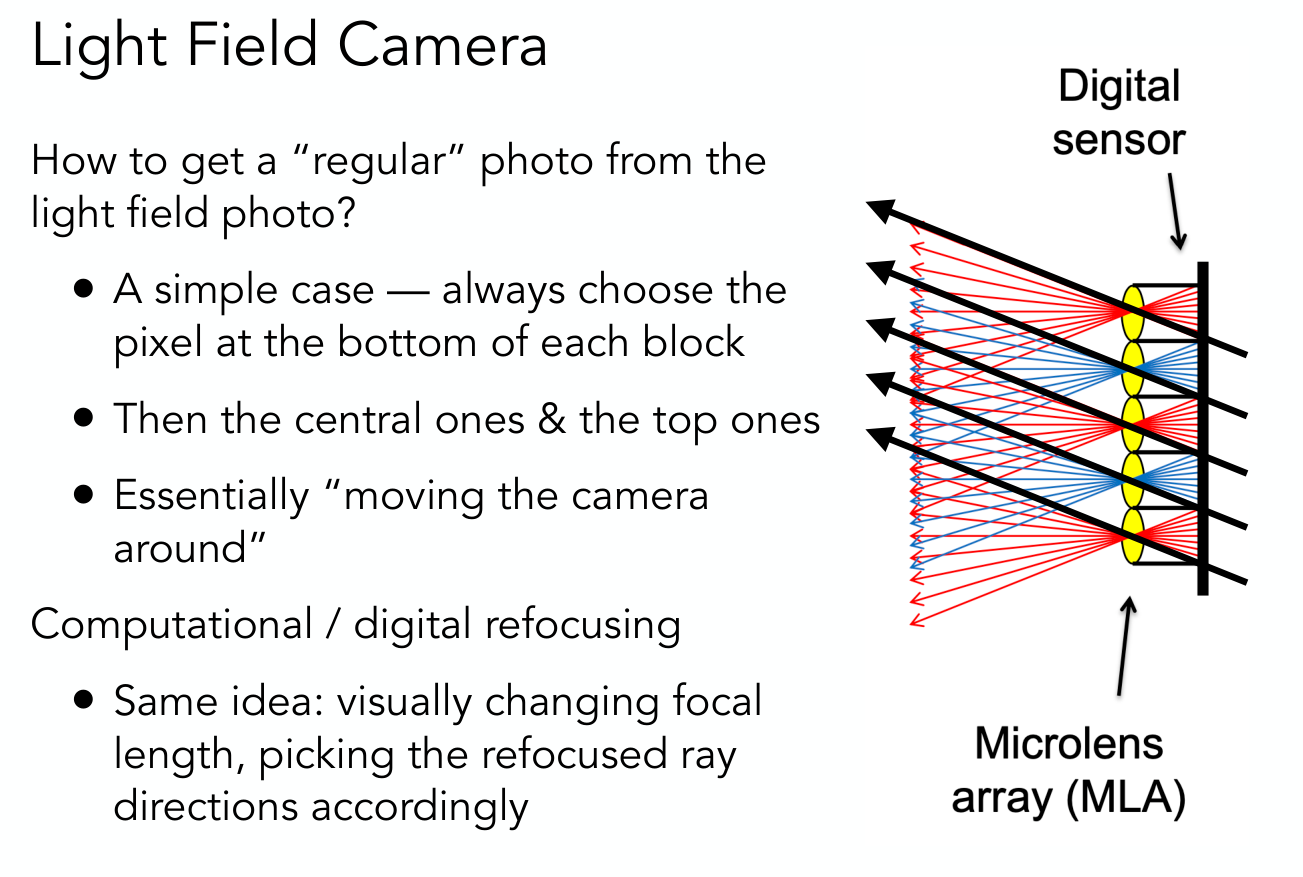

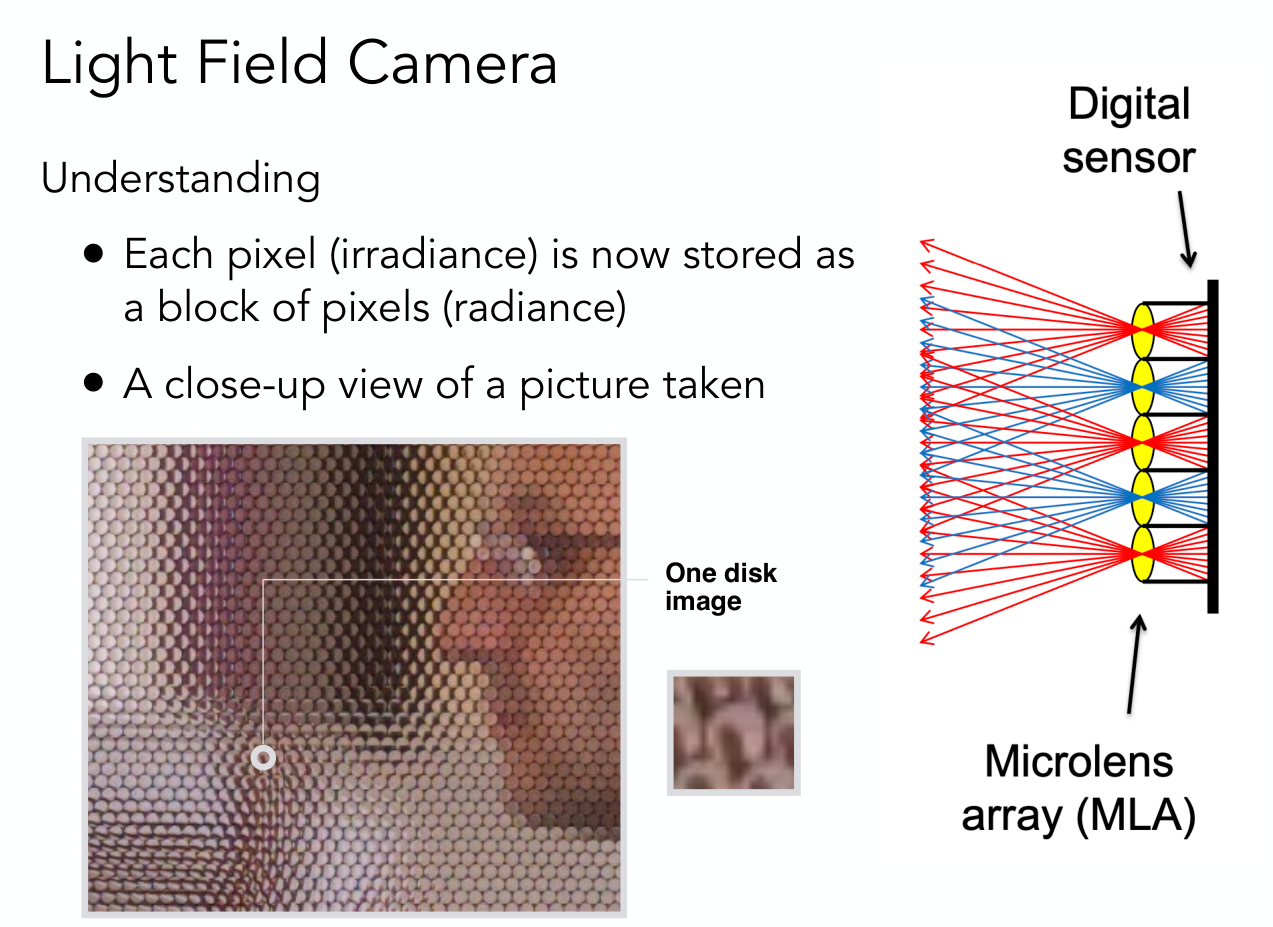

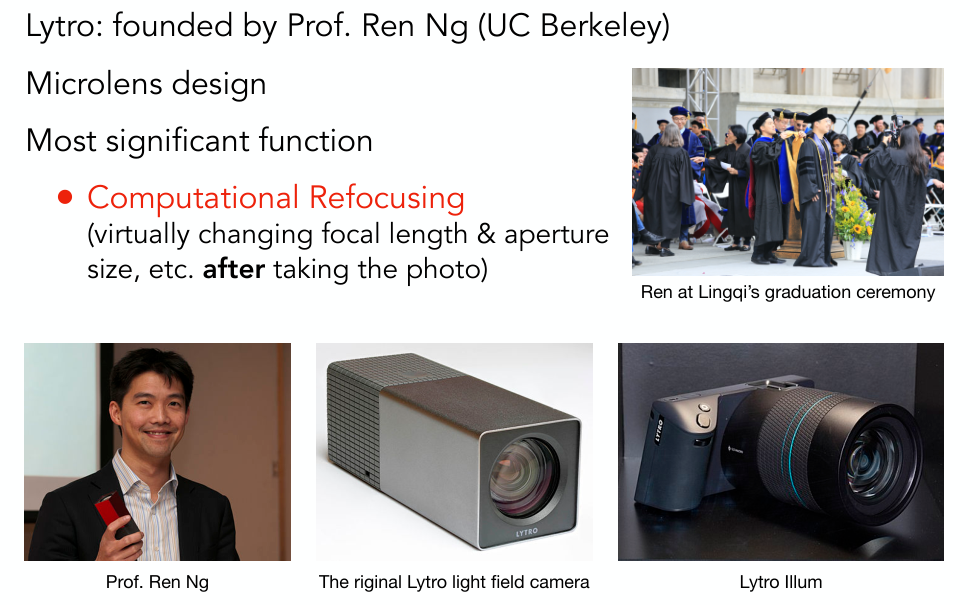

L19 Cameras，Lenses and Light Fields

\[\text{Imaging}=\text{Synthesis}+\text{Capture}\]

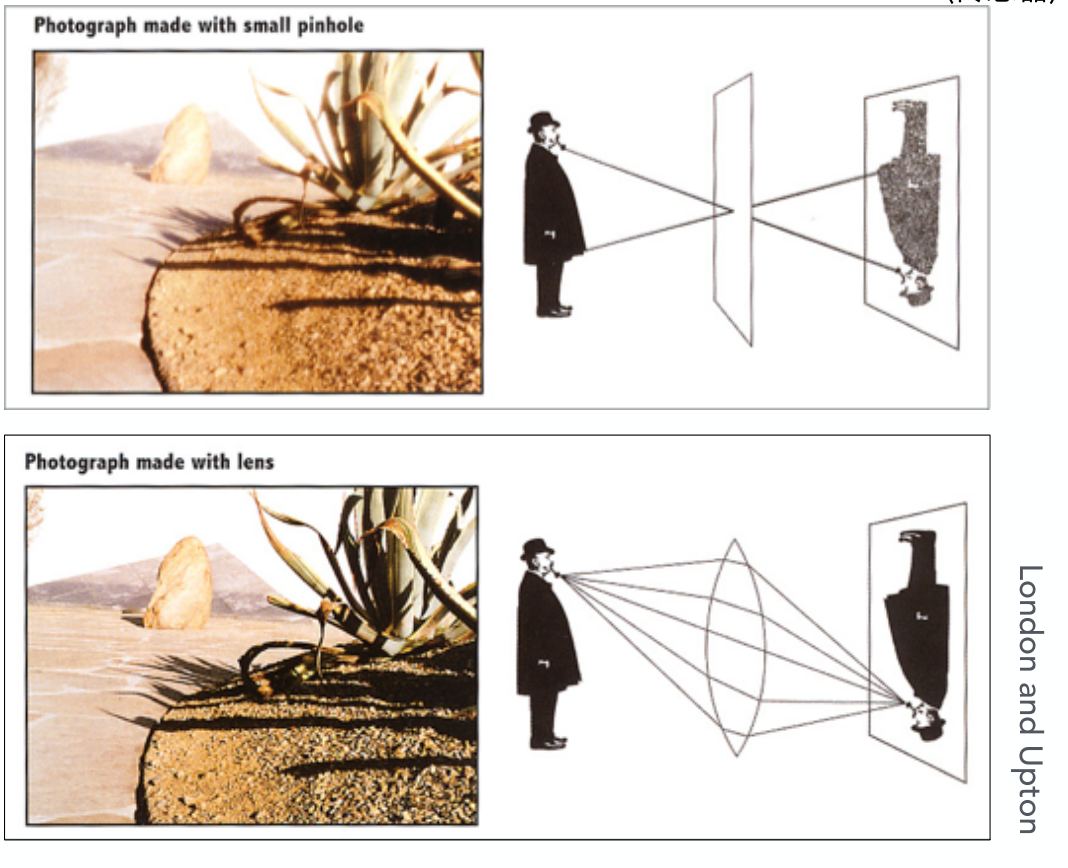

小孔成像

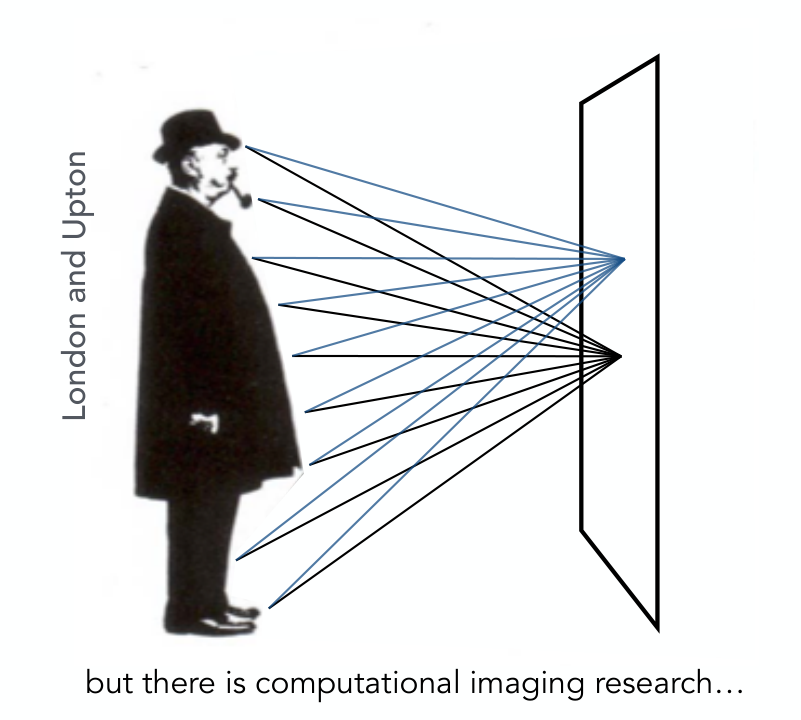

如果没有透镜(lens)或小孔(pinhole)的话，传感器上每个像素收集的是各个方向的的光，即radiance。
在有透镜或小孔的情况下，传感器(Sensor)的每个像素收集到的是irradiance，只接受某个方向的光。
针孔相机得到的结果都是锐利的，没有景深的效果。

1 视场(Field of view, FOV)

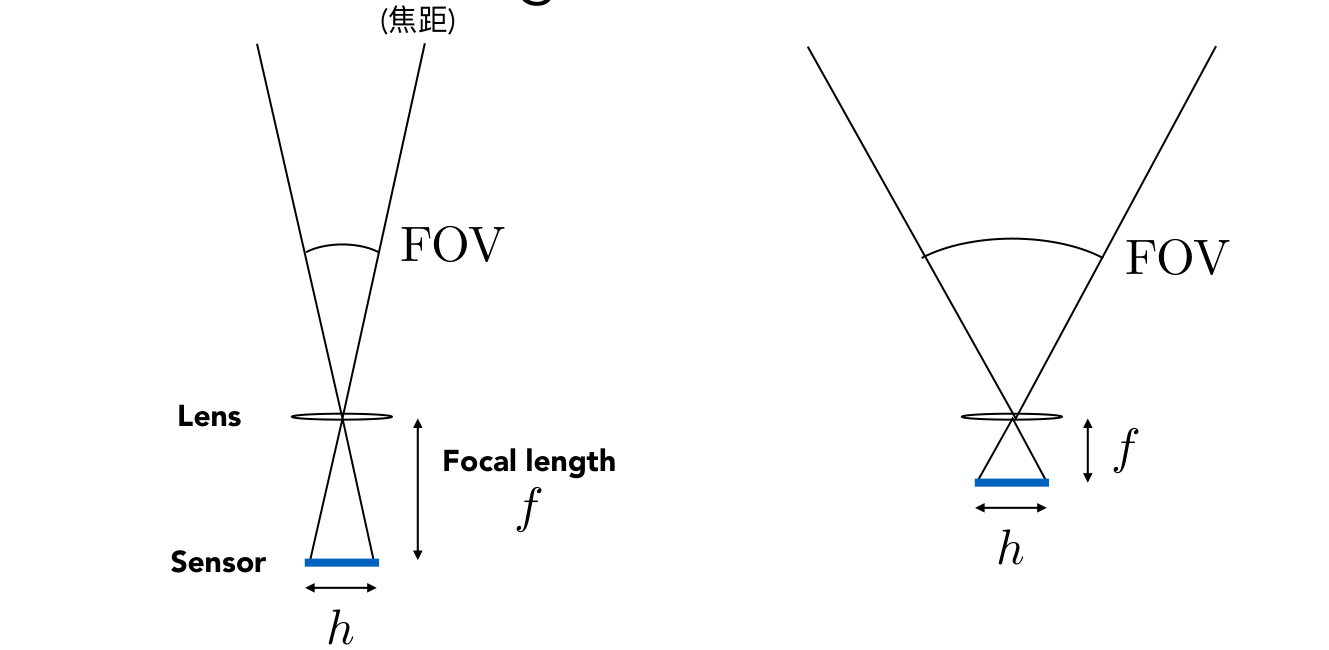

\[\text{FOV}=2\arctan(\frac{h}{2f})\]

对于特定的传感器大小，减小焦距(focal length)能够增大视场(field of view)

出于历史原因，行业内通常用 35mm 胶片格式（36×24mm） 下的镜头焦距，来指代相机的视角大小
35mm 格式下的焦距示例：

17mm 属于广角镜头，视角约 104°
50mm 属于 “标准” 镜头，视角约 47°
200mm 属于长焦镜头，视角约 12°
注意！当我们说当前手机的焦距约为 28mm “等效焦距” 时，正是遵循了这一传统约定

2 曝光(Exposure)

\[H=T\times E\]

\[\text{Exposure}=\text{Time}\times\text{Irradiance}\]

曝光时间(Expoosute time，T)由快门(shutter)控制。
Irradiance，E与进入传感器一个感光单元的光线强度有关(Power of light falling on a unit area of sensor)。它由透镜光圈(lens aperture)和焦距(focal length)控制。

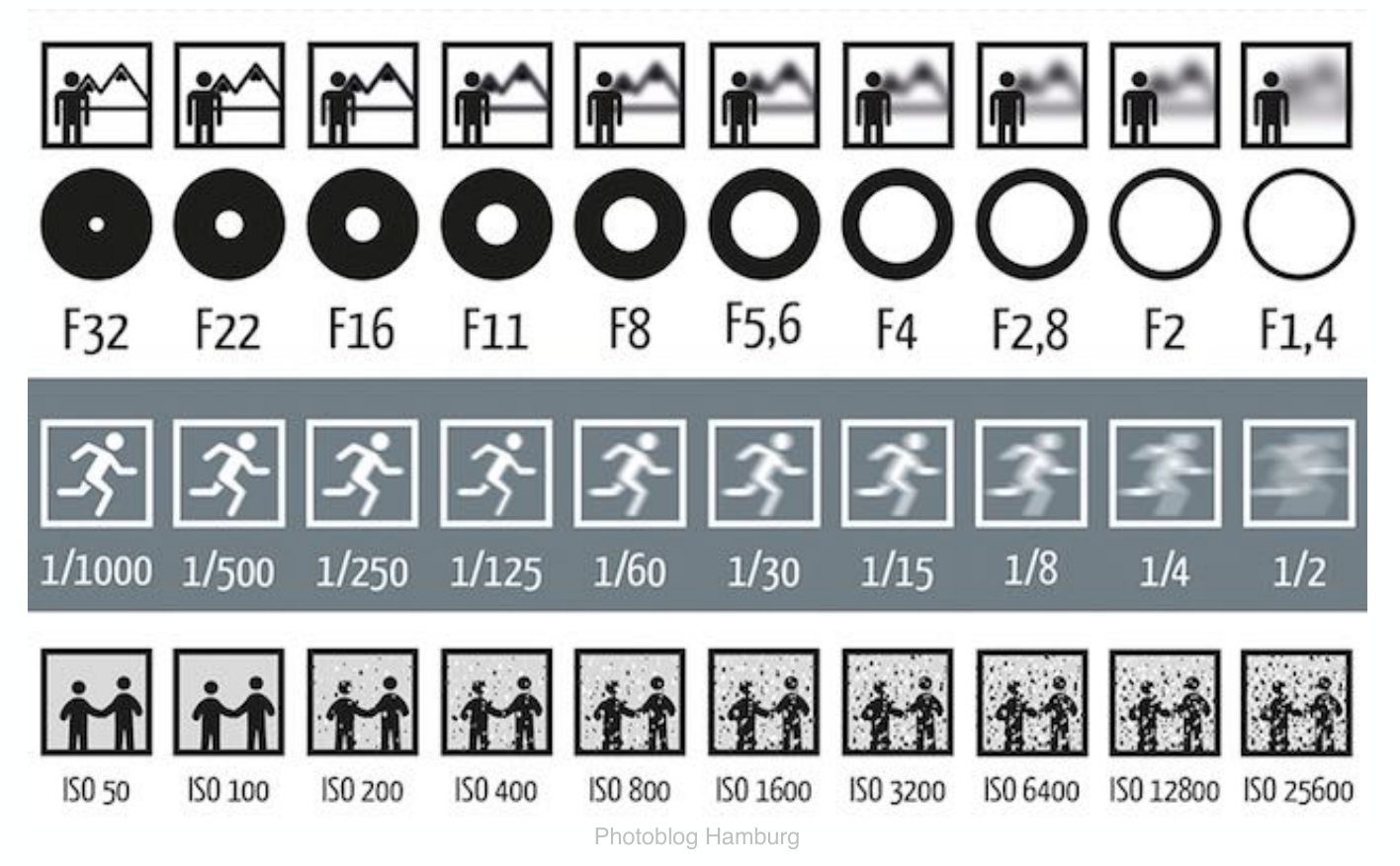

3 曝光三要素

光圈大小(Aperture size)

通过打开或关闭光圈来改变f-stop；Change the f-stop by opening/closing the aperture(if camera has iris control)
快门速度(shutter speed)
改变传感器接受光的时间(change the duration the sensor pixels integrate light)
感光度(ISO gain)
改变传感器值到数码图片值之间的增益(Change the amplification(analog and/or digital)between sensor values and digital image values)

3.1 ISO（Gain)

曝光的第三个变量（ISO 感光度）

胶片摄影：以颗粒感为代价提升感光度
数码摄影：以噪点为代价提升感光度
- 在模数转换（A/D 转换）前放大信号
- 线性效果（ISO 200 所需的光线量仅为 ISO 100 的一半）

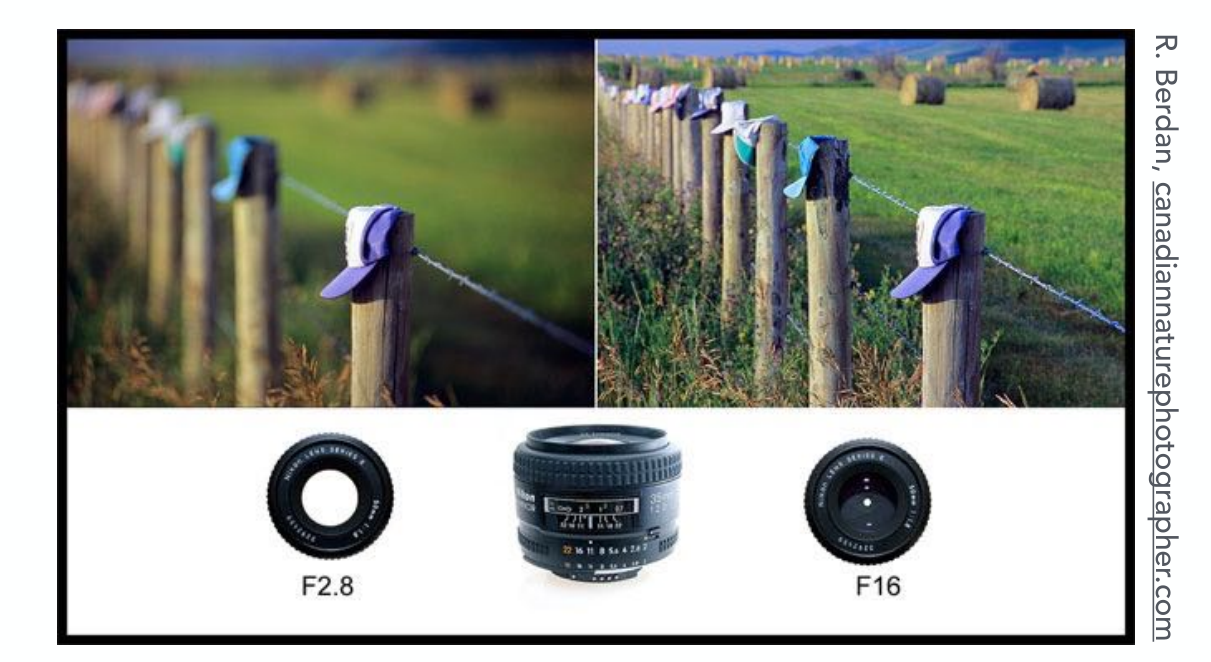

3.2 光圈(Aperture size)

通常表示为 FN 或 F/N，其中 N 代表光圈值（f-number）。
通俗理解：它是圆形光圈孔径的反比（即光圈值越大，实际孔径越小），即表示直径的倒数。

3.3 快门速度(shutter speed)

机械快门的打开和关闭是有一个过程的。开门过长会导致运动模糊(motion blur)。

提示：运动模糊并非总是坏事！
技巧：可以结合抗锯齿(Anti-aliasing)的思路来思考。
快门速度通常以秒为单位，所以虽然称呼它为“速度”但实际上在日常使用中把它看作时间量，常见的快门速度有1秒、1/2秒、1/4秒等。快门速度越快，时间数字越小，进光量越少。

Side Effect of Shutter Speed
果冻效应(Rolling shutter): 图片中不同的部位是在不同时间获得的(different parts of photo taken at different times)

4 Thin Lens Approximation

实际的透镜并不是理想的(Real Lens Elements Are Not Ideal)，这种现象被称为像差(Aberrations)。

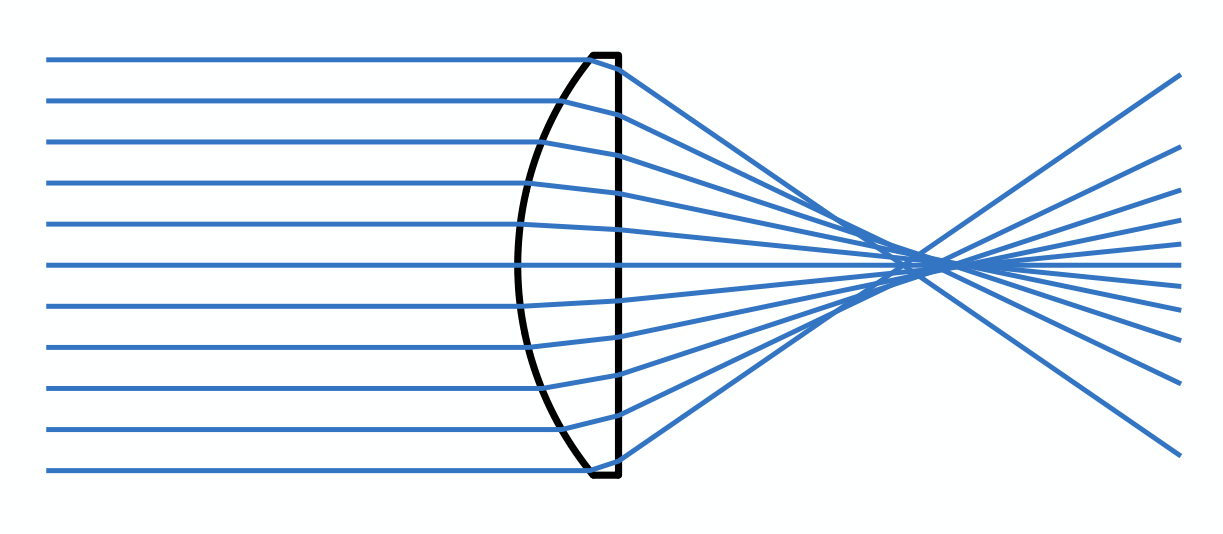

真实的平凸透镜（球面形状）plano-convex lens (spherical surface shape)。这类透镜无法将光线汇聚到任何一点上。

我们希望摄像机中的透镜是理想的凸透镜，即需要满足下面几个性质

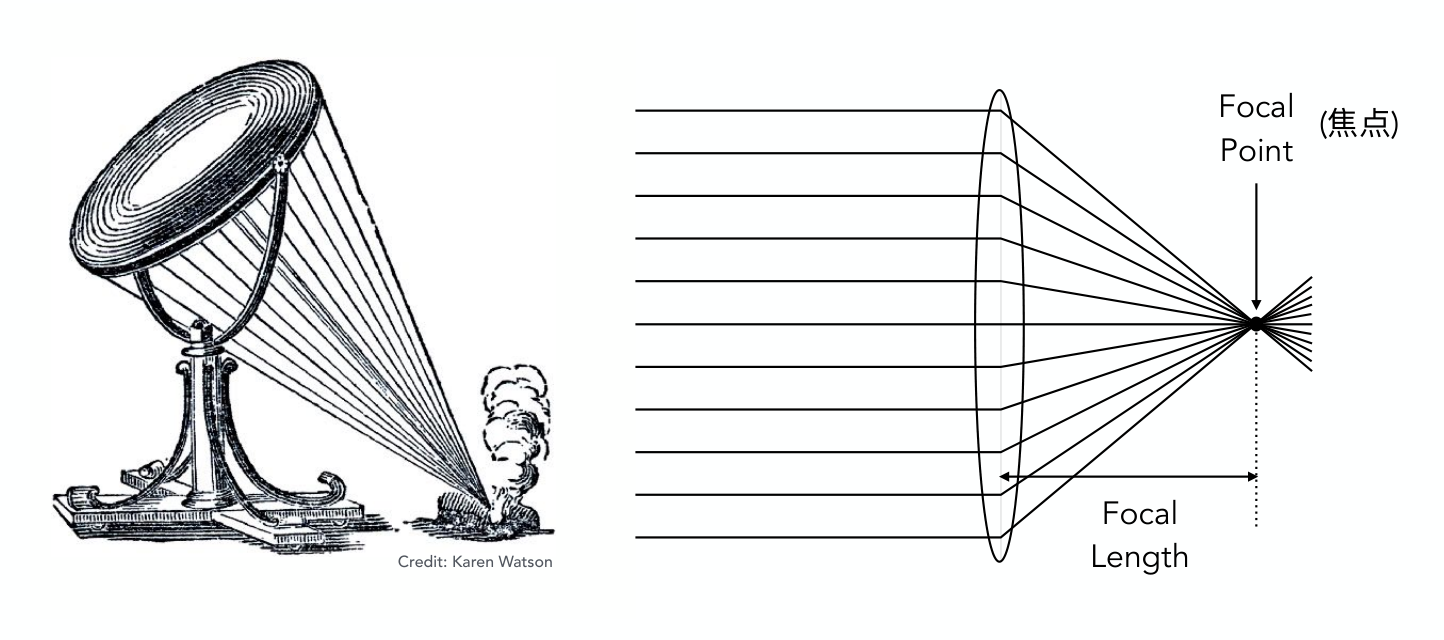

所有平行入射到透镜的光线，都会通过其焦点(pass through its focal point)。
所有通过焦点的光线，经过透镜后会变为平行光。
焦距可以任意改变（现实中可以通过相机中的透镜组实现）

\[\frac{1}{f}+\frac{1}{z_i}+\frac{1}{z_0}\]

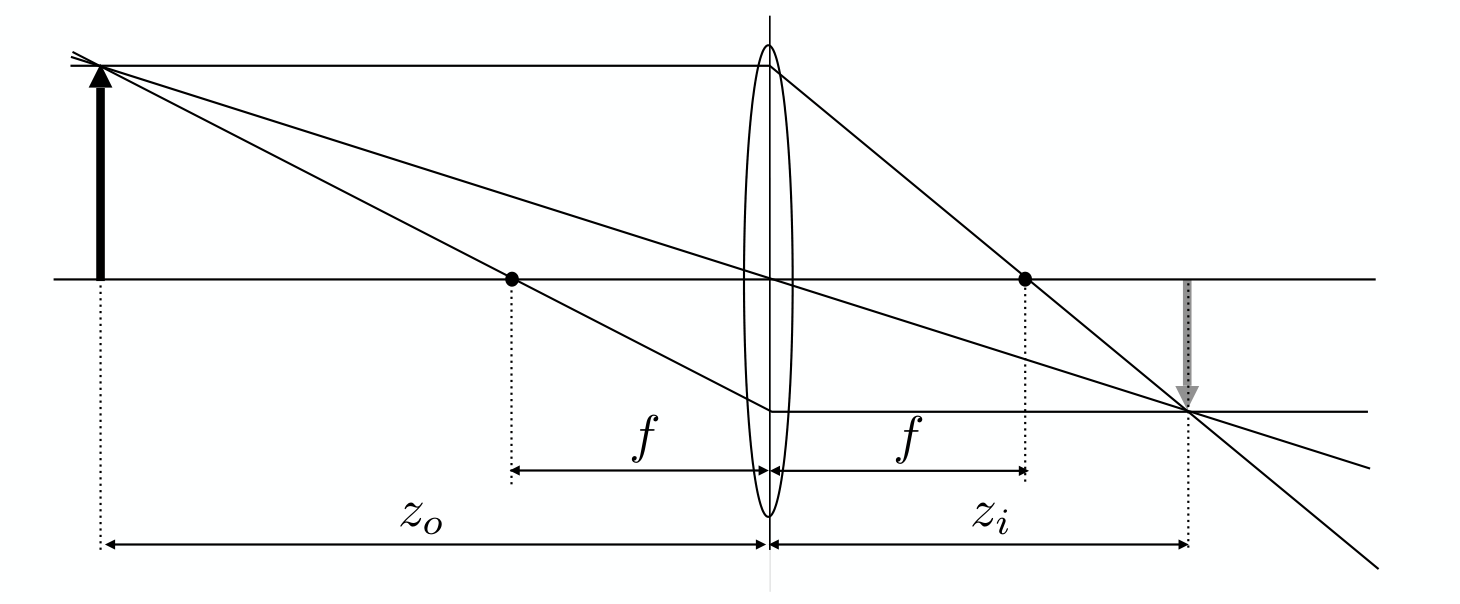

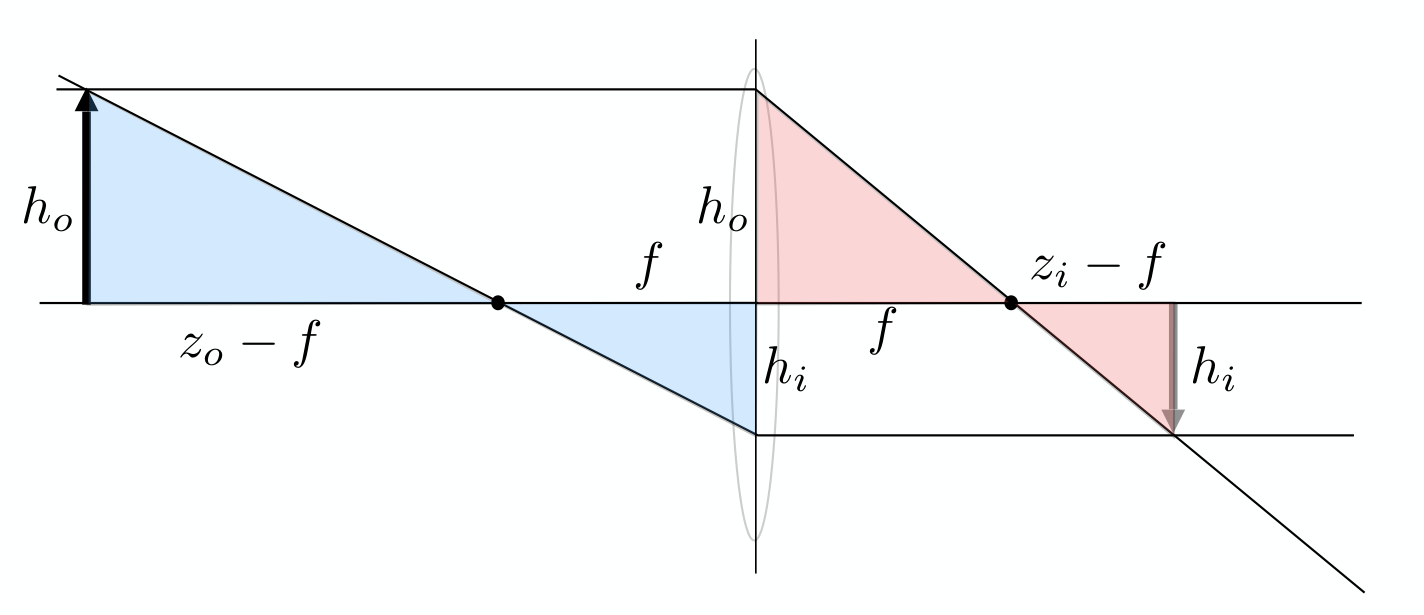

这个公式是高斯光线追踪定理，推导过程如下

\[ \begin{align} \frac{h_o}{z_o - f} = \frac{h_i}{f} &\quad \frac{h_o}{f} = \frac{h_i}{z_i - f} \\ \frac{h_o}{h_i} = \frac{z_o - f}{f} &\quad \frac{h_o}{h_i} = \frac{f}{z_i - f} \\ \frac{z_o - f}{f} &= \frac{f}{z_i - f} \\ (z_o - f)(z_i - f) &= f^2 \\ z_o z_i - (z_o + z_i)f + f^2 &= f^2 \\ z_o z_i &= (z_o + z_i)f \\ \frac{1}{f} &= \frac{1}{z_i} + \frac{1}{z_o} \\ \end{align} \]

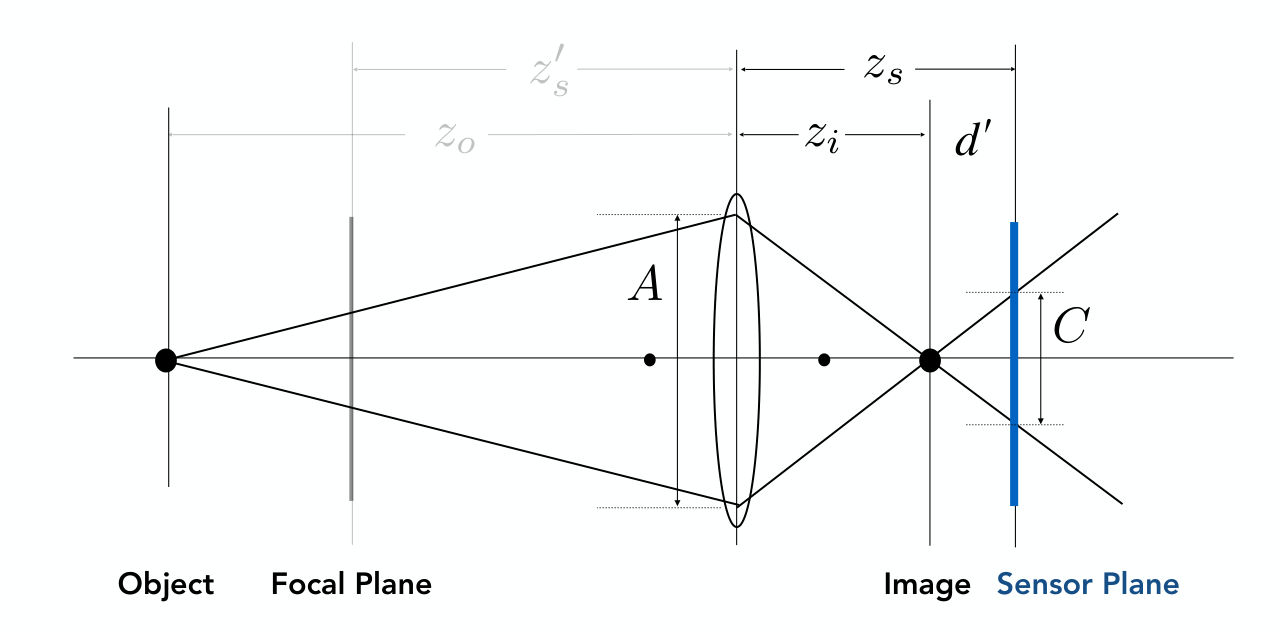

4.1 弥散圆(Circle of Confusion, CoC)

弥散圆（Circle of confusion）的大小与光圈尺寸成正比(proportional to the size of the aperture)。

\[\frac{C}{A} = \frac{d'}{z_i} = \frac{|z_s - z_i|}{z_i}\]

以此光圈越大，CoC越大

4.2 Revisiting F-Number

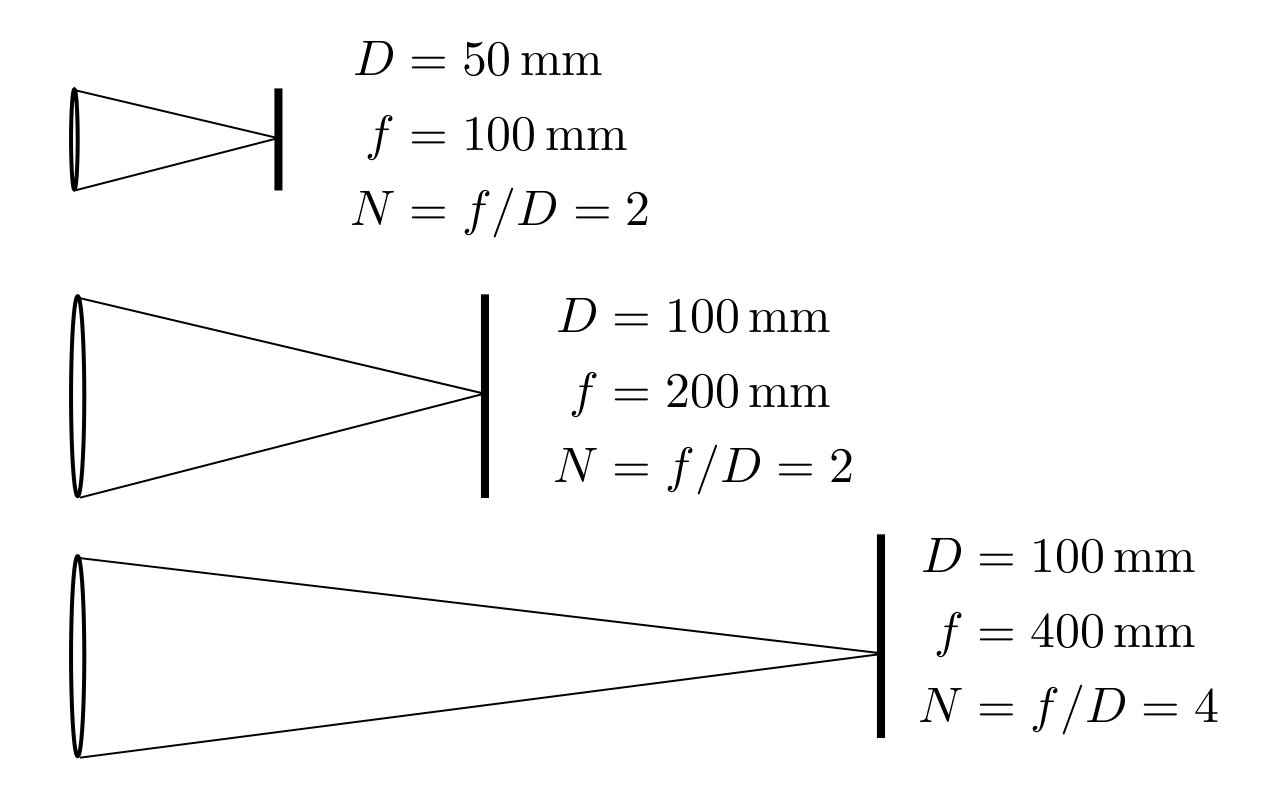

正式定义：镜头的光圈值（f-number）定义为焦距除以光圈孔径的直径。
真实镜头的常见光圈档位（f-stops）：
1.4、2、2.8、4.0、5.6、8、11、16、22、32
档位为 2 的光圈有时写作 f/2，这一写法表明：光圈的绝对孔径直径（A）可通过焦距（f）除以相对孔径（N）计算得出（即 A=Nf）。

CoC和光圈的F-Number成正比，因此光圈越大，CoC越大

\[C = A \frac{|z_s - z_i|}{z_i} = \frac{f}{N} \frac{|z_s - z_i|}{z_i}\]

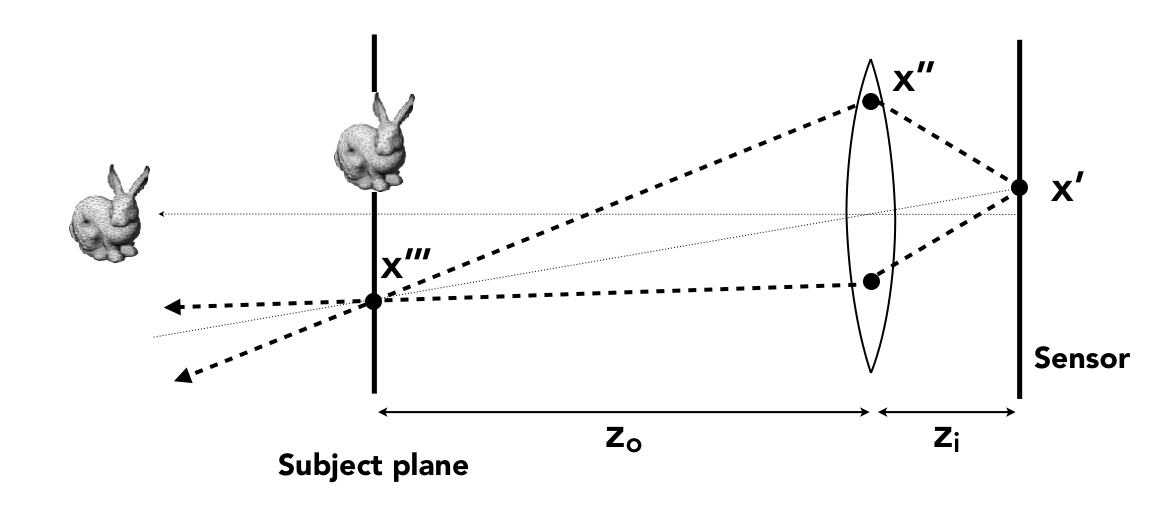

4.3 Ray Tracing for Defocus Blur(Thin Lens)

（一种可行的）设置流程：

选择传感器尺寸、镜头焦距与光圈大小
选择目标主体的物距 \(z_0\)，由这个物距所确定的平面上的物体是最清晰的
通过薄透镜方程计算对应的像距 \(z_i\)（即传感器到透镜的距离）
渲染流程：
遍历传感器（实际对应胶片）上的每个像素 \(x'\)
在透镜平面上随机采样点 \(x''\)
可以确定通过透镜的光线会命中聚焦点 \(x'''\)（因为 \(x'''\) 位于焦平面上，可通过像素 \(x'\) 与透镜中心的虚拟光线来确定）
估计光线 \(x''' \to x''\) 上的辐射度（即亮度信息）

4.4 景深(Depth of Field)

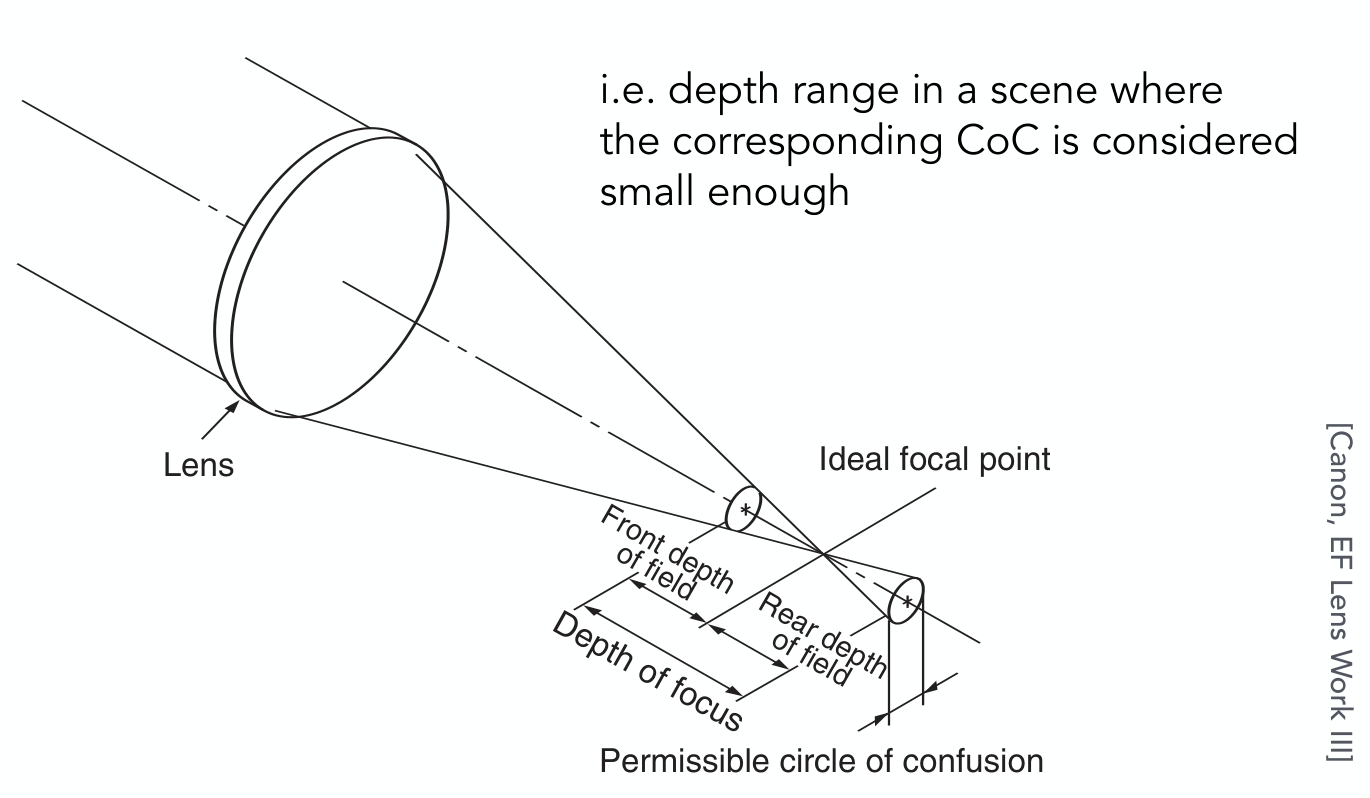

在一定范围内的CoC足够小，比如小于一个像素的大小，我们就认为这段范围内的物体都是锐利的。这段范围就叫做景深(Depth of Field)

\[\frac{d_N - d_S}{d_N} = \frac{C}{A} \quad \frac{d_S - d_F}{d_F} = \frac{C}{A}\]

光圈值定义

\[N = \frac{f}{A}\]

薄透镜方程（物距与像距）

\[ \begin{align} \frac{1}{D_F} + \frac{1}{d_F} = \frac{1}{f} \\ \frac{1}{D_S} + \frac{1}{d_S} = \frac{1}{f} \\ \frac{1}{D_N} + \frac{1}{d_N} = \frac{1}{f} \end{align} \]

景深定义

\[\text{DOF} = D_F - D_N\]

景深前后界公式

\[\begin{align} D_F = \frac{D_S f^2}{f^2 - N C (D_S - f)} \\ D_N = \frac{D_S f^2}{f^2 + N C (D_S - f)} \end{align}\]
