L13-L16:Ray Tracing

来源：
GAMES101（现代计算机图形学入门）笔记 - Yu_Tang
光线追踪的不同于光栅化的一种成像方式，解决了光栅化对全局效果的问题（软阴影、Glossy 反射（金属反射）、间接光照）；光栅化可以认为是一种快速的、近似的成像方式；

光线可以有如下假设：

  1. 在均匀介质中直线传播，不考虑波动性；
  2. 光线间不考虑碰撞；
  3. 光线从光源发出，最终进入相机；也可以认为从相机发出光线，反向传播最终进入光源（光路可逆）；

1 Whitted风格光线追踪（Whitted-Style Ray Tracing）

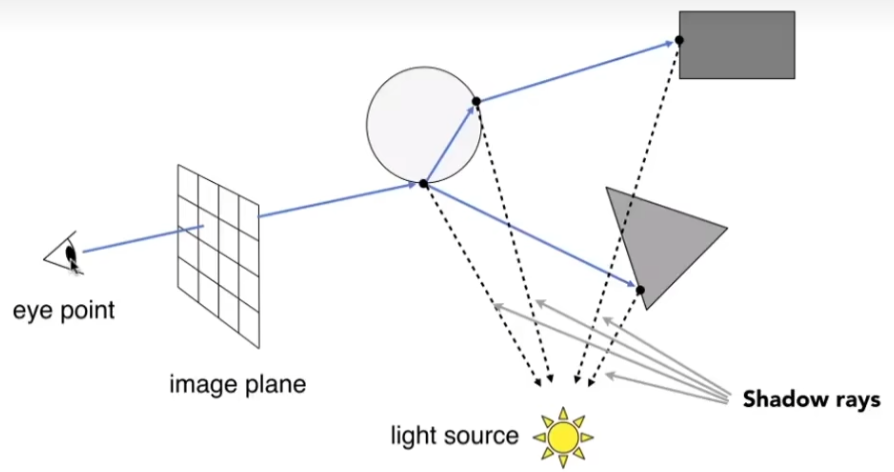

从相机出发，针对每个像素发出一条感知光线（camera ray / primary ray），直至与其相交的第一个三角面；在这个交点上判断对光源的可见性（阴影）（shadow ray），并考虑在此处发生的反射（和折射）；沿反射方向继续发出感知光线（secondary ray），重复此过程；


Pasted image 20251105143520.png

在这个过程中，需要考虑求交、能量损失等若干技术问题；

1.1 射线-表面交点（Ray-surface Intersection）

光线认为是从起点 \(O\) ，向方向 \(d\) 传播的射线，有参数表示 \(r(t)=o+td\)，\((0⩽t<∞)\) ；

1.1.1 球

c 为球心，半径 R 的球有定义

\[p:(p-c)^2-R^2=0\]

与光线参数表示联立有

\[(o+td-c)^2-R^2=0\]

只有 \(t\) 为未知量，解得

\[ \begin{align} a&=d\cdot d\\ b&=2(o-c)\cdot d\\ c&=(o-c)\cdot(o-c)-R^2\\ t&={-b \pm \sqrt{b^2-4ac}\over 2a},t\in\mathbb{R},t\geqslant0 \end{align} \]

1.1.2 隐式表面（Implicit Surface）

隐式表面有定义 \(p:f(p)=0\)
光线参数表示代入有 \(f(o+td)=0\)
解出正实根即可；

1.1.3 平面

平面可以由法线 N 和平面上一点 \(p’\) 定义，定义有 \(p:(p-p')\cdot N=0\) ；
联立有

\[(o+td-p')\cdot N=0\\ t={(p'-o)\cdot N \over d\cdot N}\]

解出正实根即可；

1.1.4 轴向平面

轴向平面只需要用与其垂直的坐标轴的坐标值即可定义；
以与 x 轴垂直的平面为例，有

\[t={p'_x-o_x\over d_x}\]

1.1.5 三角形网格

光线与三角形的交点还可以判断光源是否在物体内；

先判断光线和三角形所在平面求交，再判断点是否在三角形内；也可以通过重心坐标直接得到（Möller Trumbore Algorithm）；

对于方程

\[O+tD=(1-b_1-b_2)P_0+b_1P_1+b_2P_2 \tag{1}\]

定义

\[ \begin{align} E_1=P_1-P_0\\ E_2=P_2-P_0\\ S=O-P_0\\ S_1=D\times E_2\\ S_2=S\times E_1\\ \end{align} \]

有解

\[\begin{bmatrix} t\\ b_1\\ b_2 \end{bmatrix} ={\frac 1{S_1\cdot E_1}} \begin{bmatrix} S_2\cdot E_2\\ S_1\cdot S\\ S_2\cdot D \end{bmatrix}\tag{2}\]

怎么得到这个解的呢?下面给出我的理解
本质上看这其实就相当于三元的线性方程组,先进行变形
令

\[ \begin{align} E_1=P_1-P_0\\ E_2=P_2-P_0\\ S=O-P_0\\ \end{align} \]

则原本的方程(1)可以变形为

\[ tD-b_{1}E_{1}-b_2 E_2=S \]

用矩阵表示就是

\[ \begin{bmatrix} D&-E_1&-E_2 \end{bmatrix} \begin{bmatrix} t\\ b_1\\ b_2 \end{bmatrix} =S \]

根据[[克莱姆法则|克莱姆法则]]，

\[ t= \frac{ \begin{vmatrix} S & -E_1 & -E_2 \end{vmatrix} }{ \begin{vmatrix} D & -E_1 & -E_2 \end{vmatrix} } \]
\[ b_1= \frac{ \begin{vmatrix} D & S & -E_2 \end{vmatrix} }{ \begin{vmatrix} D & -E_1 & -E_2 \end{vmatrix} } \]
\[ b_2= \frac{ \begin{vmatrix} D & -E_1 & S \end{vmatrix} }{ \begin{vmatrix} D & -E_1 & -E_2 \end{vmatrix} } \]

因此

\[ \begin{bmatrix} t\\ b_1\\ b_2 \end{bmatrix} =\frac{1}{ \begin{vmatrix} D & -E_1 & -E_2 \end{vmatrix} }\times \begin{bmatrix} \begin{vmatrix} S & -E_1 & -E_2 \end{vmatrix}\\ \begin{vmatrix} D & S & -E_2 \end{vmatrix}\\ \begin{vmatrix} D & -E_1 & S \end{vmatrix} \end{bmatrix}\tag{3} \]

公式2其实和公式3是等价的
因为行列式

\[ \begin{vmatrix} D & -E_1 & -E_2 \end{vmatrix}=(D\times E_1)\cdot E_2 \]

依次类推，其他的行列式也能用向量叉乘和点乘来计算，于是就能把(3)转化为(2)

1.2 加速求交过程

对于光线和一个模型（场景）求交，朴素想法即为枚举面片进行计算，取 t 最小非负值，此种方法消耗很大，考虑加速这一过程；

加速结构的建立是在光线追踪之前；

1.2.1 包围盒（Bounding Volumes）

用简单集合体将模型包围，如果一个光线与包围盒没有交，那么其与包围盒内物体也没有交；
对于轴向对齐包围盒（AABB），可以认为其是三对平面所夹的空间；
考虑光线和包围盒求交过程；当光线与三组对面中的任何一个面均有交点时，认为光线进入包围盒，当光线穿过任何的两个平面时，认为光线离开包围盒；

对于每一对面，分别计算 \(t_{min},t_{max}\)（无论正负），光线关于包围盒的进入点有 \(t_{enter}=\max\{t_{min}\}\) ，离开点有 \(t_{exit}=\min\{t_{max}\}\) ；

  • 如果 \(t_{exit}<0\) ，我们认为包围盒在光线后，与光线没有交点；
  • 如果 \(t_{exit}\geqslant0,t_{enter}<0\) ，我们认为光源在包围盒中；
    总地来说，如果 \(t_{enter}<t_{exit}，t_{exit}\geqslant0\) ，我们认为光线与包围盒有交点；

1.2.2 均匀网格(Uniform grids)

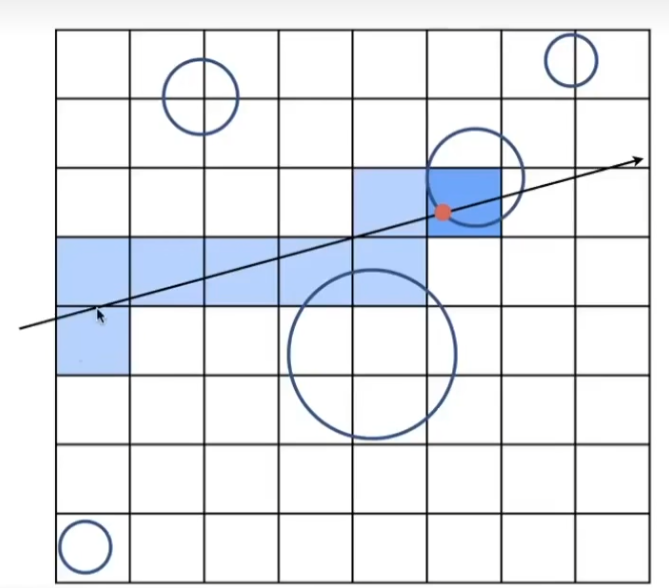

对场景求出包围盒后，将包围盒分为若干均等的小格子，对于包含物体表面的格子进行标记；

沿射线轨迹遍历网格，对于遍历到的每个格子，测试射线与格子内对象的相交性，如果相交即停止，意味着找到了第一个交点。


Pasted image 20251105172341.png


格子划分密度上有经验 \(\#cells = C * \#objs,\ C\approx27\text{ in 3D}\)
在几何体分布较为均匀的场景优化效果较好；否则容易出现"Teapot in a stadium(体育场里的茶壶)" problem；

1.2.3 空间划分(Spatial Partitions)

以 KD-Tree 为例详细说明；


Pasted image 20251105172617.png

八叉树（Oct-Tree）

对空间进行轴向划分，将每个节点进行八分割存储在子结点中，划分至子结点中有足够少的物体；

KD-Tree

不同于八叉树，每次只对节点进行一次轴向划分，不对于父子节点进行相同轴向的划分（三维上沿 x ，y ，z 方向上循环），同样直至子结点中有足够少的物体；

只需要在叶子节点存储模型；
在判断时，先判断与根节点是否存在交点，如果有交点则判断与两子节点是否存在交点；直至叶子节点，如果仍有交点则判断其与节点内部模型是否有交点；
KD-Tree 的主要问题是难以判断格点与哪些模型相交；此外，如果一个物体与多个叶子节点相交，其会被存储多份；

BSP-Tree

不同于KD-Tree进行轴向划分，对节点进行更自由的二分；

1.2.4 物体划分(Object Partitions)

BVH（Bounding Volume Hierarchy）树

BVH树对物体进行划分，如图所示，直至划分至子结点中有足够少的三角形；


Pasted image 20251105173115.png

BVH树解决了 KD-Tree 的两大问题；

其存在的问题是节点包围盒可能相交，影响有限；实际上会保证重叠部分尽量少；

关于如何划分节点：

  1. 类似 KD-Tree ，可以循环使用不同的轴向；也可以选择包围盒最长的一条轴进行划分；
  2. 对于如何划分两半，可以将三角形的重心按分割轴向排序，取中位三角形进行分隔，使得两部分三角形数量均匀，降低资源消耗；
    寻找中位数不需要排序，可以转化为top-k大数问题，通过快速选择算法在线性复杂度内解决；
    在场景变化时，需要重新计算BVH树；

与 KD-Tree 类似，在中间节点只存储包围盒和子节点指针，只在叶子节点存储分割后的模型；
光线求交过程也与 KD-Tree 类似，有伪代码

Intersect (Ray ray, BVH node) {
    if (ray misses node.bbox) return;

    if (node is a leaf node)
    {
    test intersection with all objs;
    return closest intersection;
    }

    hit1 = Intersect(ray, node.child1);
    hit2 = Intersect(ray, node.child2);
    return the closer of hit1, hit2;
}

2 辐射度量学(Ray Tracing)

辐射度量学是一种精确定义光与物体表面作用的工具，是路径追踪的基础；

辐射度量学同样着眼于光的几何属性，忽略波动性；

辐射度量学通过辐射通量（Radiant flux）、强度（Intensity）、照度（Intensity）、亮度（Radiance）等属性描述光，下述均使用英文；

2.1 概念

2.1.1 Radiant Energy

Radiant Energy 是电磁辐射的能量，以焦耳（J）表示；

\[Q[\text{J=Joule}]\]

2.1.2 Radiant Flux(Power)

Radiant Flux 是电磁辐射的功率，单位时间的能量，也可以被度量为单位时间内辐射出的光子数量，以瓦特（W）或流明（lm）表示；

\[\Phi =\frac {\mathrm{d}\Phi}{\mathrm{d}t}[\text{W=Watt}][\text{lm=lumen}]\]

现代11W LED灯约815lm，等价于60W白炽灯；

2.1.3 立体角(Solid Angle)

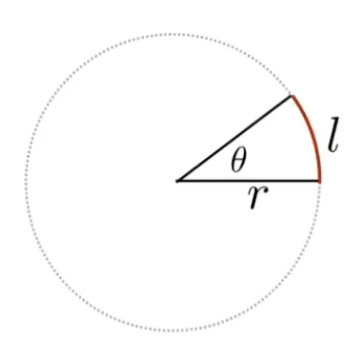

类比于角度 \(\theta =\frac lr\) ，圆上有 \(2\pi\) 角（radians）


Pasted image 20251105183927.png

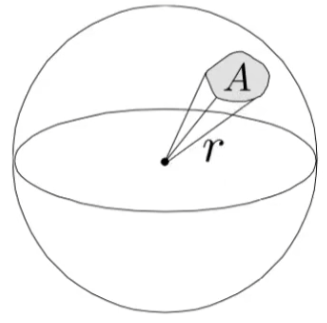

立体角是角度的三维延伸，\(\Omega=\frac A{r^2}\) ，球上有 \(4\pi\) 立体角（steradians）；


Pasted image 20251105183952.png

2.1.4 Radiant Intensity

(Radiant) Intensity 是对光源方向上功率的度量，每单位立体角的功率，以坎德拉（cd）表示；

\[I(\omega) =\frac {\mathrm{d}\Phi}{\mathrm{d}\omega}[\frac {\text{W}}{\text{sr}}][\frac {\text{lm}}{\text{sr}}\text{=cd=candela}]\]

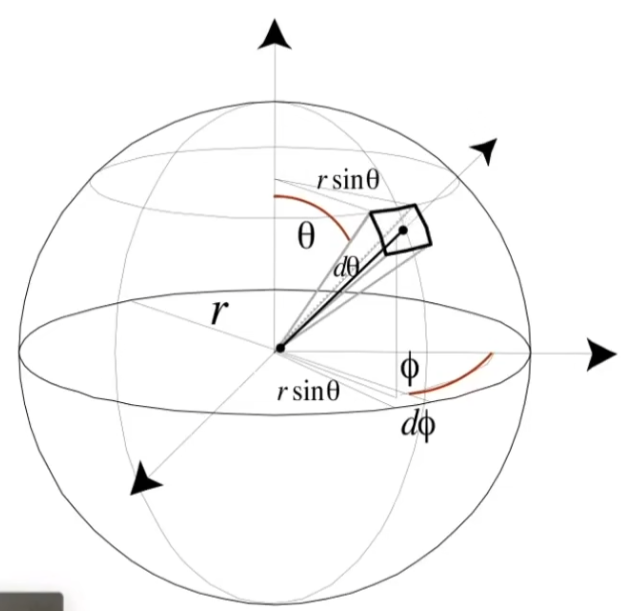

单位立体角可以由天顶角 \(\theta\) （与 z 轴夹角）和方向角 \(\phi\) （绕 z 轴旋转的角度）定义；


Pasted image 20251105184558.png

\[ \begin{align} \mathrm{d}A&=(r\mathrm{d}\theta)(r\sin\theta\mathrm{d}\phi)\\ &=r^2\sin\theta\text{ }\mathrm{d}\theta\mathrm{d}\phi\\ \mathrm{d}\omega &=\frac{\mathrm{d}A}{r^2}=\sin\theta\text{ }\mathrm{d}\theta\mathrm{d}\phi\\ I&=\frac {\Phi}{4\pi} \end{align} \]

\(\omega\) 可以作为方向向量

2.1.5 Irradiance

Irradiance 是对物体表面单位面积接收到光的功率的度量；

\[E(x)\equiv\frac{\mathrm{d}\Phi(x)}{\mathrm{d}A}[\frac W{m^2}][\frac{lm}{m^2}=\text{lux}]\]

要求单位平面与光线垂直；

2.1.6 Radiance

Radiance 是对光线传播中的度量，是每单位立体角单位面积上的功率；

\[L(p,\omega)\equiv\frac{\mathrm{d^2}\Phi(p,\omega)}{\mathrm{d}\omega\mathrm{d}A\cos\theta} [\frac {\text{W}}{\text{sr }\text{m}^2}][\frac {\text{cd}}{\text{m}^2}=\frac {\text{lm}}{\text{sr }\text{m}^2}=\text{nit}]\]

\(\mathrm{d}A\cos\theta\) 为单位面积在传播方向上的有效面积

联系前面的两个量，有

\[ \begin{align} L(p,\omega)=\frac{\mathrm{d}E(p)}{\mathrm{d}\omega\cos\theta}\\ L(p,\omega)=\frac{\mathrm{d}I(p,\omega)}{\mathrm{d}A\cos\theta} \end{align} \]

图形学上常用物理量为 Irradiance 和 Radiance ，Irradiance可以理解为单位面积吸收的总能量，Radiance 为单位面积从 \(\mathrm{d}\omega\) 方向吸收的总能量，有

\[ \begin{align} \mathrm{d}E(p,\omega)=L_i(p,\omega)\cos\theta\mathrm{d}\omega\\ E(p)=\int_{H^2}L_i(p,\omega)\cos\theta\mathrm{d}\omega \end{align} \]

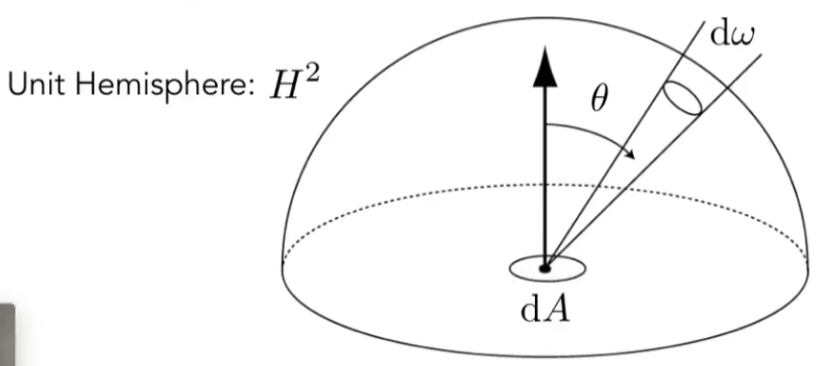

Pasted image 20251105185218.png

2.2 双向反射分布函数(Bidirectional Reflectance Distribution, BRDF)

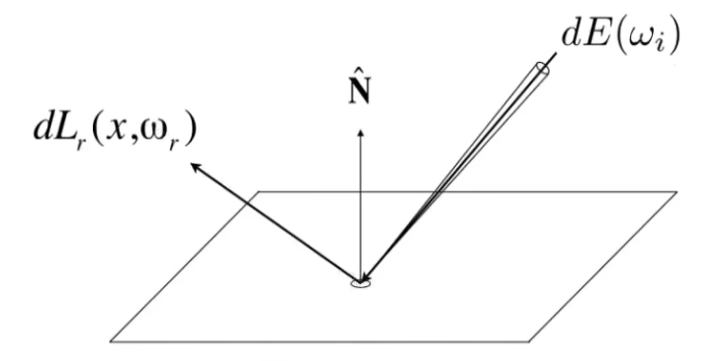

反射可以认为是从方向 \(\omega_i\) 来的辐射转换为单位面积 \(\mathrm{d}A\) 上的功率 \(E\) ，这个功率会被反射到任意其他方向 \(\omega_r\) ；


Pasted image 20251105190136.png

BRDF描述了各个其他方向 \(\omega_r\) 分配到了多少能量；

\[f_r(\omega_i\to\omega_r)={\mathrm{d}L_r(\omega_r)\over\mathrm{d}E_i(\omega_i)}={\mathrm{d}L_r(\omega_r)\over L_i(\omega_i)\cos\theta_i\mathrm{d}\omega_i}[\frac 1{\text{sr}}]\]

那么某方向接收到的反射光即为

\[L_r(p,\omega_r)=\int_{H^2}f_r(p,\omega_i\to\omega_r)L_i(p,\omega_i)\cos\theta_i\mathrm{d}\omega_i\]

Pasted image 20251105190923.png

如果物体自发光，那么就有了渲染方程

\[L_o(p,\omega_o)=L_e(p,\omega_o)+\int_{\Omega^+}f_r(p,\omega_i,\omega_o)L_i(p,\omega_i)(n\cdot\omega_i)\mathrm{d}\omega_i\]

\(L_e\) 部分为自发光，积分部分为反射光；\(\omega_i\)为指向光来向的向量；\(p\) 可以认为是反射点表面的性质；

记 E 为自发光，K为反射操作符，L 可以记为 \(L=E+KE+K^2E+...\) ，即为光源直射+一次反射+二次反射+……；

3 蒙特卡洛积分与路径追踪

3.1 蒙特卡洛积分(Monte Carlo Intergration)

计算难以解析求解的函数定积分的一种数值方法；
若求定积分

\[\int_a^bf(x)\mathrm{d}x\]

定义随机变量 \(X_i\sim p(x)\) ，有结果

\[F_N=\frac 1N\sum_{i=1}^N\frac{f(X_i)}{p(X_i)}\]

​其中概率密度函数（probability density function ，PDF）要求

\[\int_a^bp(x)\mathrm{d}x=1\]

如果随机变量均匀分布，则结果有

\[F_N=\frac {b-a}N\sum_{i=1}^Nf(X_i)\]

此时即为黎曼积分；
\(N\) 越大，结果越准确；
在 \(p(x)\) 与 \(f(x)\) 形状一致时，误差最小；

具体证明请看 [[蒙特卡洛积分(Monte Carlo Integration)|蒙特卡洛积分的理解]]

3.2 路径追踪(Path Tracing)

Whitted风格光线追踪总是进行镜面反射 / 折射，停止在漫反射表面，存在难以处理金属反射（glossy reflection）质感、无漫反射等问题；
对于渲染方程，我们需要递归地通过蒙特卡洛解半球上的积分；

我们的概率密度函数可以取 \(p(\omega_i)=\frac 1 {2\pi}\) ，有

\[L_o(p,\omega_o)\approx L_e(p,\omega_o)+\frac {2\pi}N\sum_{i=1}^N{f_r(p,\omega_i,\omega_o)L_i(p,\omega_i)(n\cdot\omega_i)}\]

shade (p,wo) //忽略自发光
    Randomly choose N directions wi~PDF
    Lo = 0.0
    For each wi
        Trace a ray r(p, wi)
        If ray r hit the light
            Lo += ( 2 * pi / N ) * L_i * f_r * cosine
        Else If ray r hit an object at q
            Lo += ( 2 * pi / N ) * shade(q, -wi) * f_r * cosine
    Return Lo

上面的伪代码复杂度不可接受，\(N\) 表示在每个点发射出的探测光线的个数。若使 \(N=1\) 则有
shade (p,wo) //忽略自发光
    Randomly choose 1 direction wi~PDF
    Lo = 0.0
    Trace a ray r(p, wi)
    If ray r hit the light
        Return ( 2 * pi ) * L_i * f_r * cosine
    Else If ray r hit an object at q
        Return ( 2 * pi ) * shade(q, -wi) * f_r * cosine

\(N\ne 1\)时即为分布式光线追踪（Distributed Ray Tracing），现很少使用；

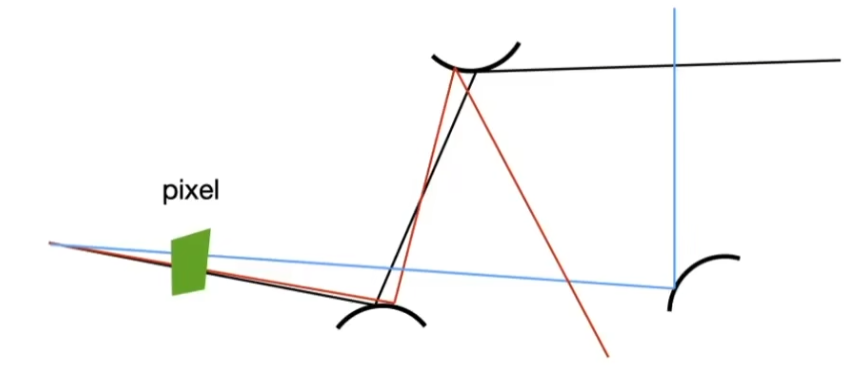

对于降低 \(N\) 造成的偏差，我们可以通过对于一个像素多次进行路径追踪并平均结果得到；


Pasted image 20251105193714.png

对于射线生成（Ray Generation），有伪代码

ray_generation (camPos,pixel)
    Uniformly choose N sample positions within the pixel
    pixel_radiance = 0.0
    For each sample in the pixel
        shoot a ray r(camPos, cam_to_sample)
        If ray r hit the scene at p
            pixel_radiance += 1 / N * shade(p, sample_to_cam)
    Return pixel_radiance

上述 shade 代码存在递归终止条件的问题.
我们选择轮盘赌策略（Russian Roulette，RR），在满足一定条件时停止递归；

如果有一个概率 \(P\) ，我们有 \(P\) 的概率发出光线，对于得到的 \(L_o\) 取 \(L_o/P\) ；有 \(1-P\) 的概率不发出光线，得到的结果为 0 ；得到的结果期望依然为 \(L_o\) ；

也可以通过控制 \(P_{RR}\) 来控制期望弹射次数（递归深度）为 \(\frac{1}{1-P_{RR}}\)
此时即为路径追踪；

如何计算期望弹射次数

这里提供一种求法
设期望弹射次数为\(N\),在第一次弹射有\(P_{RR}\)的概率弹射，有\(1-P_{RR}\)的概率不弹射。因此有：

\[N=P_{RR}\cdot (N+1) +(1-P_{RR})\times1\]

解的：

\[N=\frac{1}{1-P_{RR}}\]

在低 SPP（samples per pixel）时，生成速度更快但会产生噪点；下面考虑加速；
如果光源很小，那么采样线打到光源的概率很低，浪费了很多的计算能力；

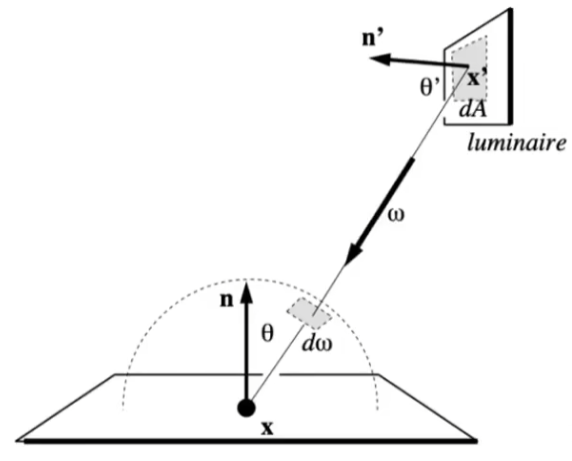

我们考虑对光源采样，将积分从 \(\mathrm{d}\omega\) 变换为 \(\mathrm{d}A\) ；


Pasted image 20251105195432.png

有关系

\[\mathrm{d}\omega =\frac{\mathrm{d}A\cos\theta'}{||x'-x||^2}\]

渲染方程换元有

\[L_o(p,\omega_o)=L_e(p,\omega_o)+\int_{A}f_r(p,\omega_i,\omega_o)L_i(p,\omega_i)\frac{\cos\theta\cos\theta'}{||x'-p||^2}\mathrm{d}A\]

考虑着色点的贡献来自于所有的光源和非光源，来自于光源的部分不需要 RR 策略来加速，来自于非光源的部分采用前述方法；

有伪代码

shade(p, wo)
    # Contribution from the light source.
    Uniformly sample the light at x' ( pdf_light = 1 / A)
    Shoot a ray from p to x'
    If the ray is not blocked in the middle
    L_dir = L_i * f_r * cos theta * cos theta' / |x' - p|^2 / pdf_light

    # Contribution from other reflectors.
    L_indir = 0.0
    Test Russian Roulette with probability P_RR
    Uniformly sample the hemisphere toward wi (pdf_hemi = 1 / 2pi)
    Trace a ray r(p, wi)
    If ray r hit a non-emitting object at q
    L_indir = shade(q, -wi) * f_r * cos theta / pdf_hemi / P_RR

    return L_dir + L_indir

对于点光源的处理比较困难，课程内暂不赘述；

事实上计算出的 radiance 并不是颜色，需要进行伽马矫正（gamma correction）；
