L3-L4:Transform

GAMES101(现代计算机图形学入门)笔记 - Yu_Tang

1 2D Transformation

1.1 Affine Transformation(仿射变换)

\[ \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} + \begin{bmatrix} e \\ f \end{bmatrix} \]

仿射变换并不能像其他变换一样用单纯的用矩阵乘法进行表示。为了方便表示,我们引入了齐次坐标

\[ \begin{bmatrix} x\\y\\ \omega \end{bmatrix} \]

\(\omega\)为0,则说明其表示的是向量,否则则为点。
若齐次坐标表示点时

\[ \begin{bmatrix} x\\y\\ \omega \end{bmatrix} 等价于 \begin{bmatrix} \frac{x}{\omega}\\\frac{y}{\omega} \\1 \end{bmatrix} 表示点(\frac{x}{\omega},\frac{y}{\omega}) \]

齐次坐标表示下,平移变换即可用矩阵乘法表示为:

\[ \begin{bmatrix} x' \\ y' \\ \omega' \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ \omega \end{bmatrix} = \begin{bmatrix} x + \omega t_x \\ y + \omega t_y \\ \omega \end{bmatrix} \]

缩放变换(Scale Transformation)与反射变换(Reflection Tranformation)

横轴缩放\(S_x\)倍,纵轴缩放\(S_y\)倍的缩放变换 \(S(s_x,s_y)\) 表示为:

\[ \begin{bmatrix} x' \\ y' \\ \omega' \end{bmatrix} = \begin{bmatrix} s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ \omega \end{bmatrix} = \begin{bmatrix} x s_x \\ y s_y \\ \omega \end{bmatrix} \]

若 \(s_∗<0\) 则认为是反射变换;

切变变换(Shear Transformation)

切变变换的核心是图形沿某一坐标轴方向移动,移动距离与该点到另一坐标轴的距离成正比,且平行于该坐标轴的线段长度不变。
例如沿x轴方向切变需要保证y坐标不变,变换效果就是 x 坐标随 y 坐标线性变化,y 坐标保持不变。
设坐标变换前原向量为\((x,y)\), 变换后向量\((x',y')\)满足

\[ \begin{cases} x' = x + ky\quad \\ y' = y \end{cases} \]

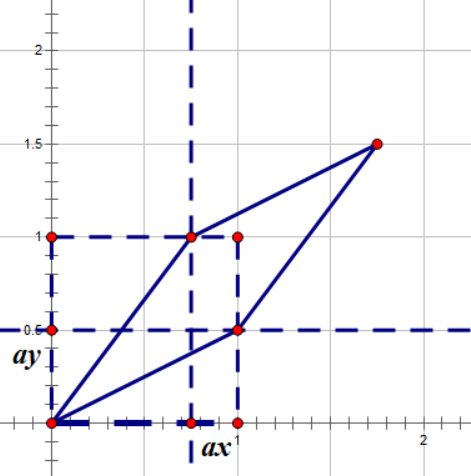

将上述切变拓展到xy两个轴上同时进行,得到下列公式


Pasted image 20251021102432.png

符合\(x'=x+a_xy,y'=y+a_yx\)的切变变换表示为:

\[\begin{bmatrix} x'\\y'\\\omega' \end{bmatrix} = \begin{bmatrix} 1&a_x&0\\ a_y&1&0\\ 0&0&1 \end{bmatrix} \begin{bmatrix} x\\y\\\omega \end{bmatrix}=\begin{bmatrix} x+a_xy\\y+a_yx\\\omega \end{bmatrix} \]

1.1.1 旋转变换(Rotate Transformation)

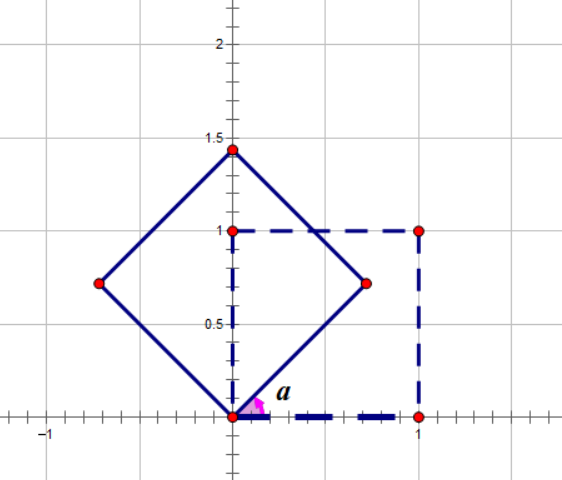

旋转变换默认绕\((0,0)\)进行,以\(x^+\)为起始,逆时针为正


Pasted image 20251021102847.png

旋转\(\theta\)的旋转变换\(R_\theta\)表示为:

\[\begin{bmatrix} x'\\y'\\\omega' \end{bmatrix}= \begin{bmatrix} \cos\theta&-\sin\theta&0\\ \sin\theta&\cos\theta&0\\ 0&0&1 \end{bmatrix} \begin{bmatrix} x\\y\\\omega \end{bmatrix}\]

怎么记忆这个公式呢
可以通过欧拉公式来记忆

\[e^{ix}=\cos(x)+i\sin(x)\]
\[ \begin{align} e^{i\theta}\cdot (x+iy)&= (\cos\theta+i\sin\theta)\cdot(x+iy) \\ &=x\cos\theta-y\sin\theta + i(x\sin\theta +y\cos\theta) \end{align} \]

1.2 逆变换

\(A'=MA\),即\(A\)可由\(A'\)进行变换得到 \(A=M^{-1}A'\)

1.3 变换顺序

若先进行\(R{(45\degree)}\),再进行\(T{(1,0)}\),则过程表示为:

\[ A\xrightarrow{R{(45\degree)}}R{(45\degree)}A\xrightarrow{T{(1,0)}}T{(1,0)}R{(45\degree)}A \]

由于矩阵乘法具有结合律,可以先计算\(T{(1,0)}R{(45\degree)}\) ,再右乘上\(A\)

2 三维模型变换

2.1 平移变换

\[T{(t_x,t_y,t_z)}= \begin{bmatrix} 1&0&0&t_x\\ 0&1&0&t_y\\ 0&0&1&t_z\\ 0&0&0&1 \end{bmatrix}\]

2.2 缩放变换与反射变换

\[ S{(s_x,s_y,s_z)}= \begin{bmatrix} s_x&0&0&0\\ 0&s_y&0&0\\ 0&0&s_z&0\\ 0&0&0&1 \end{bmatrix} \]

2.3 旋转变换

2.3.1 绕坐标轴旋转

\[ R_x(\alpha)= \begin{bmatrix} 1&0&0&0\\ 0&\cos\alpha&-\sin\alpha&0\\ 0&\sin\alpha&\cos\alpha&0\\ 0&0&0&1 \end{bmatrix}\\ \]
\[ R_y(\alpha)= \begin{bmatrix} \cos\alpha&0&\sin\alpha&0\\ 0&1&0&0\\ -\sin\alpha&0&\cos\alpha&0\\ 0&0&0&1 \end{bmatrix}\\ \]
\[ R_z(\alpha)= \begin{bmatrix} \cos\alpha&-\sin\alpha&0&0\\ \sin\alpha&\cos\alpha&0&0\\ 0&0&1&0\\ 0&0&0&1 \end{bmatrix}\\ \]

2.3.2 欧拉角旋转公式

将任意旋转分解为\(x,y,z\)轴上的旋转,分别进行变换

\[R_{xyz}(\alpha,\beta,\gamma)=R_x(\alpha)R_y(\beta)R_z(\gamma)\]

3 视角变换

3.1 视图变换(相机变换)(View / Camera Transformation)

相机有一下几个方位属性

  • 位置(Position)\(\vec e\)
  • 视线方向 \(\hat g\)
  • 向上方向 \(\hat t\)

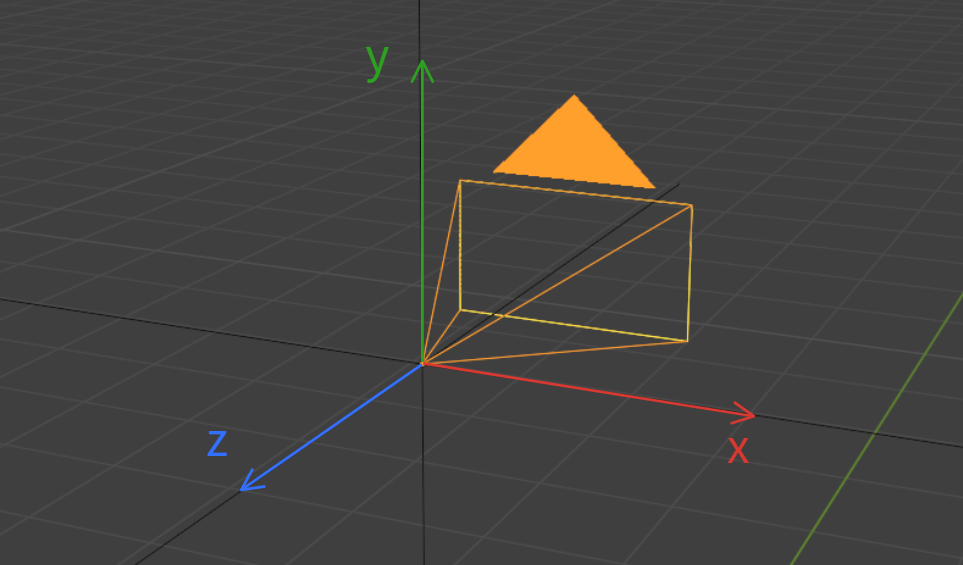

    我们将原坐标系变换为相机坐标系,并符合如下规则:

  • 相机在原点

  • 向上方向为 \(y^+\)
  • 视线方向为 \(z^-\)
    Pasted image 20251021150645.png
    假设变换矩阵为\(M_{view}\) ,考虑其的形式(\(M_{view}=R_{view}T_{view}\)):

  • 首先将相机点移到原点(\(T_{view}=T_{(-\vec e)}\))

  • 再进行坐标轴旋转\(R_{view}\)
    平移变换比较简单:
\[ T_{view}= \begin{bmatrix} 1&0&0&-x_e\\ 0&1&0&-y_e\\ 0&0&1&-z_e\\ 0&0&0&1 \end{bmatrix}\\ \]

要想求旋转变换\(R_{view}\),需要先考虑\(R_{view}^{-1}\),即相机坐标系变换回原坐标系

\[R_{view}^{-1}= \begin{bmatrix} x_{\hat g\times\hat t}&x_{\hat t}&x_{-\hat g}&0\\ y_{\hat g\times\hat t}&y_{\hat t}&y_{-\hat g}&0\\ z_{\hat g\times\hat t}&z_{\hat t}&z_{-\hat g}&0\\ 0&0&0&1 \end{bmatrix}\]

为什么是这样呢?稍微计算一下就知道了,它可以把初始的x,y,z轴旋转到摄像机的对应轴上,例如:

\[R_{view}^{-1}\vec{x}= \begin{bmatrix} x_{\hat g\times\hat t}&x_{\hat t}&x_{-\hat g}&0\\ y_{\hat g\times\hat t}&y_{\hat t}&y_{-\hat g}&0\\ z_{\hat g\times\hat t}&z_{\hat t}&z_{-\hat g}&0\\ 0&0&0&1 \end{bmatrix} \cdot \begin{bmatrix} 1\\ 0\\ 0\\ 1 \end{bmatrix} = \begin{bmatrix} \hat g\times\hat t \\ 1 \end{bmatrix} \]

旋转变换\(R_{view}\)是正交矩阵,因此它的逆矩阵就是它的转置

\[R_{view}= \begin{bmatrix} x_{\hat g\times\hat t}&y_{\hat g\times\hat t}&z_{\hat g\times\hat t}&0\\ x_{\hat t}&y_{\hat t}&z_{\hat t}&0\\ x_{-\hat g}&y_{-\hat g}&z_{-\hat g}&0\\ 0&0&0&1 \end{bmatrix}\]

把两个变换合成一下,就得到了视图变换/相机变换矩阵

\[ M_{view}=R_{view}T_{view} = \begin{bmatrix} x_{\hat g\times\hat t}&y_{\hat g\times\hat t}&z_{\hat g\times\hat t}&0\\ x_{\hat t}&y_{\hat t}&z_{\hat t}&0\\ x_{-\hat g}&y_{-\hat g}&z_{-\hat g}&0\\ 0&0&0&1 \end{bmatrix} \cdot \begin{bmatrix} 1&0&0&-x_e\\ 0&1&0&-y_e\\ 0&0&1&-z_e\\ 0&0&0&1 \end{bmatrix}\\ \]

3.2 投影变换(projection transformation)

3.2.1 正交投影(Orthographic Projection)

视图变换和投影变换矩阵的原理及推导- 知乎
进行相机变换之后,我们可以进行正交投影
我们的做法是:将z坐标写为0, \(x,y\)坐标的\((-\infty,+\infty)^2\)映射到\([-1,1]^2\)
具体步骤如下
Pasted image 20251021155913.png

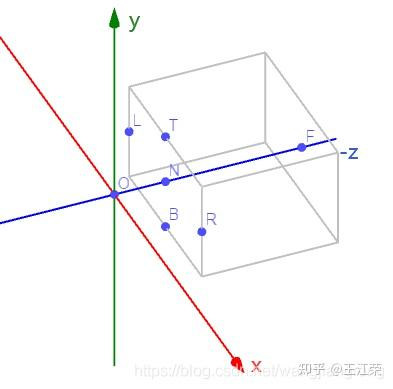

首先看相机变换后空间,我们定义其中存在视景体如上图所示。
视景体(即图中的长方体)有一下几个属性

  • 具有在\(x\)轴上的左右\([l,r]\),即left和right
  • \(y\)轴上的上下\([b,t]\),即bottom和top
  • \(z\)轴上的远近 \([f,n]\),即far和near

接下来我们要将视景体变换成一个标准立方体canonical cube)。
何为标准立方体?即以原点为中心,边长为2的立方体,也就是立方形在x,y,z三个轴上都是从-1到1。这个变换过程就是我们的正交投影变换,它具体分为两步

  1. 平移变换,将长方体S平移到原点。
  2. 缩放变换,将长方体S的长宽高缩放到2

首先是移到原点的平移变换,即把长方体S的中心点移动到原点

\[ \mathbf{M}=\begin{bmatrix} 1 &0 &0 & -\frac{r+l}{2}\\ 0 &1 &0 & -\frac{t+b}{2}\\ 0 &0 &1 & -\frac{n+f}{2}\\ 0 &0 &0 &1 \end{bmatrix} \]

之后是缩放变换

\[\mathbf{S}=\begin{bmatrix} \frac{2}{r-l} & 0 &0 &0 \\ 0& \frac{2}{t-b} &0 &0 \\ 0& 0 & \frac{2}{n-f} &0 \\ 0&0 & 0 & 1 \end{bmatrix}\]

最终的正交投影变换矩阵为

\[\mathbf{P}_{ortho}=\mathbf{S}\mathbf{M}=\begin{bmatrix} \frac{2}{r-l} & 0 &0 &0 \\ 0& \frac{2}{t-b} &0 &0 \\ 0& 0 & \frac{2}{n-f} &0 \\ 0&0 & 0 & 1 \end{bmatrix} \begin{bmatrix} 1 &0 &0 & -\frac{r+l}{2}\\ 0 &1 &0 & -\frac{t+b}{2}\\ 0 &0 &1 & -\frac{n+f}{2}\\ 0 &0 &0 &1 \end{bmatrix}= \begin{bmatrix} \frac{2}{r-l} &0 &0 & -\frac{r+l}{r-l}\\ 0 &\frac{2}{t-b} &0 & -\frac{t+b}{t-b}\\ 0 &0 &\frac{2}{n-f} & -\frac{n+f}{n-f}\\ 0 &0 &0 &1 \end{bmatrix}\]

注:该变化会导致物体的被拉伸(因为长方体变成了立方体),在后续的视口变换过程中会再对此进行处理。

3.2.2 透视投影(Perspective Projection)

Pasted image 20251021161509.jpg
投影变换是把相机观测的空间压缩成一个标准立方体。在透视投影中,我们摄像机所观测的区域不再是一个长方体,而是变成了一个四棱台(即四棱锥去掉顶部),也就是我们常说的视锥体(Frustum)。
对于这个视锥体我们应该如何把它压缩成标准立方体呢?思路是这样的

  1. 我们先通过某种变换把这个视锥体压缩成一个长方体
  2. 再把长方体移到原点上压缩成标准立方体,即等于执行正交投影变换

那么我们只需要计算出第一步的变换矩阵(设为\(\mathbf{T}\)),然后将它乘以正交投影变换矩阵,即可得到我们的透视投影变换矩阵(设为\(\mathbf{P}_{persp}\))了。

要使视锥体变为长方体
首先我们要使\(T_1T_2\)变为\(y=|T_1N|\)的直线,\(B_1B_2\)变为\(y=-|B_1N|\)的直线,\(L_1L_2\)变为\(x=-|L_1N|\)的直线,\(R_1R_2\)变为\(x=|R_1N|\)的直线。

首先我们来看看如何使\(T_1T_2\)变为\(y=|T_1N|\)的直线,我们可以从x轴方向看向yz平面,来观察这个视锥体
Pasted image 20251021164029.jpg
对于点\(T_2\)(它的z坐标值为\(f\))利用相似三角形,\(|T_2F|\cdot \frac{n}{f} = |T_1N|\)
\(T_1T_2\)直线上的任意一点,设(x,y,z),其y值只需乘以\(\frac{n}{z}\)即可与\(T_1\)点的y值相等
进一步拓展:对应视锥体里的任意一点 (x,y,z),我们只需要将其x和y的值乘以\(\frac{n}{z}\)即可使该视锥体变为长方体。

\[\begin{bmatrix} \frac{n}{z} & 0 & 0\\ 0 & \frac{n}{z} & 0\\ ? & ? & ? \end{bmatrix}\begin{bmatrix} x\\ y\\ z \end{bmatrix}=\begin{bmatrix} x\frac{n}{z}\\ y\frac{n}{z}\\ ? \end{bmatrix}\]

矩阵中的z是一个变量,导致该矩阵并不是一个常量
根据之前提到的齐次坐标的概念,我们可以把上面的矩阵修改为下面这样。

\[\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ ? & ? & ? & ? \\0&0&1&0\end{bmatrix}\begin{bmatrix} x\\ y\\ z\\1\end{bmatrix}=\begin{bmatrix} xn\\ yn\\ ? \\z \end{bmatrix}\]

这样相当于是利用多出来的维度可以读取点的z轴坐标,并结合齐次坐标的性质实现除以z的操作
接下来我们要看看z值的变换,从图中我们可得知的信息为变为长方体后:
1.Near clip plane上的任意点,设为(i,j,n),它的z值不变依旧为 n。
2.Far clip plane上的任意点,设为(k,l,f),它的z值不变依旧为 f。

\[\left\{\begin{matrix} \begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ ? & ? & ? & ? \\0&0&1&0\end{bmatrix}\begin{bmatrix} i\\ j\\ n\\1\end{bmatrix}=\begin{bmatrix} in\\ jn\\ n^2 \\n \end{bmatrix}\\ \\ \\ \begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ ? & ? & ? & ? \\0&0&1&0\end{bmatrix}\begin{bmatrix} k\\ l\\ f\\1\end{bmatrix}=\begin{bmatrix} kf\\ lf\\ f^2 \\f \end{bmatrix} \end{matrix}\right.\]

设我们矩阵中的四个未知数分别为A,B,C,D,

\[\left\{\begin{matrix} Ai+Bj+Cn+D=n^2\\ Ak+Bl+Cf+D=f^2 \end{matrix}\right.\]
\[\left\{\begin{matrix} Cn+D=n^2\\ Cf+D=f^2 \end{matrix}\right.\]

即可算出,C=n+f,D=-nf,因此视锥体压缩为长方体的矩阵为:

\[ \mathbf{T}=\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ 0 & 0 & n+f & -nf \\0&0&1&0\end{bmatrix} \]

变换的副作用

在该变换过程中,任意点的z的值可能是会发生变化的
视锥体的中心点\((0,0,\frac{n+f}{2})\)变换后为例

\[\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ 0 & 0 & n+f & -nf \\0&0&1&0\end{bmatrix}\begin{bmatrix} 0\\ 0\\ \frac{n+f}{2}\\ 1 \end{bmatrix} = \begin{bmatrix} 0\\ 0\\ \frac{(n+f)^2}{2}-nf\\ \frac{n+f}{2} \end{bmatrix}\Leftrightarrow \begin{bmatrix} 0\\ 0\\ \frac{n^2+f^2}{n+f}\\ 1 \end{bmatrix}\]

比较一下大小
\(\frac{n+f}{2}-\frac{n^2+f^2}{n+f}=\frac{n^2+f^2+2nf-2n^2-2f^2}{2(n+f)}=\frac{-(n-f)^2}{2(n+f)}>0(其中n和f都小于0)\)

视锥体的中心点在变换后离摄像机更远了

由上述计算可知,透视变换中z值的变换不是线性的,这会导致后续我们进行插值运算(用屏幕坐标插值求三维坐标)时很不方便。既然z值的变换不是线性的,那透视变换中有没有什么关于z的属性是线性变换的呢?

变成长方体后,只需在执行一次正交投影变换即可,因此我们的透视投影变换矩阵为:

\[\mathbf{P}_{persp}=\mathbf{P}_{ortho}\mathbf{T}=\begin{bmatrix} \frac{2}{r-l} &0 &0 & -\frac{r+l}{r-l}\\ 0 &\frac{2}{t-b} &0 & -\frac{t+b}{t-b}\\ 0 &0 &\frac{2}{n-f} & -\frac{n+f}{n-f}\\ 0 &0 &0 &1 \end{bmatrix}\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ 0 & 0 & n+f & -nf \\0&0&1&0\end{bmatrix} = \begin{bmatrix} \frac{2n}{r-l} &0 & -\frac{r+l}{r-l} & 0 \\ 0 &\frac{2n}{t-b} & -\frac{t+b}{t-b} &0 \\ 0 &0 &\frac{n+f}{n-f} & \frac{-2nf}{n-f} \\ 0 &0 &1 &0 \end{bmatrix}\]

3.2.3 对称视锥体

对称视锥体,即为N为Near clip plane的中心点,F为Far clip plane的中心点,因此我们可得:

\[\left\{\begin{matrix} r=-l\\ t=-b \end{matrix}\right.\]

那么正交投影矩阵就可以简化为:

\[\mathbf{P}_{ortho}=\mathbf{S}\mathbf{M}=\begin{bmatrix} \frac{2}{r-l} & 0 &0 &0 \\ 0& \frac{2}{t-b} &0 &0 \\ 0& 0 & \frac{2}{n-f} &0 \\ 0&0 & 0 & 1 \end{bmatrix} \begin{bmatrix} 1 &0 &0 & 0\\ 0 &1 &0 & 0\\ 0 &0 &1 & -\frac{n+f}{2}\\ 0 &0 &0 &1 \end{bmatrix}= \begin{bmatrix} \frac{2}{r-l} &0 &0 & 0\\ 0 &\frac{2}{t-b} &0 & 0\\ 0 &0 &\frac{2}{n-f} & -\frac{n+f}{n-f}\\ 0 &0 &0 &1 \end{bmatrix}\]
\[\mathbf{P}_{persp}=\mathbf{P}_{ortho}\mathbf{T}=\begin{bmatrix} \frac{2}{r-l} &0 &0 & 0\\ 0 &\frac{2}{t-b} &0 & 0\\ 0 &0 &\frac{2}{n-f} & -\frac{n+f}{n-f}\\ 0 &0 &0 &1 \end{bmatrix}\begin{bmatrix} n & 0 & 0 & 0\\ 0 & n & 0 & 0\\ 0 & 0 & n+f & -nf \\0&0&1&0\end{bmatrix} = \begin{bmatrix} \frac{2n}{r-l} &0 & 0 & 0 \\ 0 &\frac{2n}{t-b} & 0 &0 \\ 0 &0 &\frac{n+f}{n-f} & \frac{-2nf}{n-f} \\ 0 &0 &1 &0 \end{bmatrix}\]

3.2.4 使用FOV和Aspect ratio表示投影矩阵

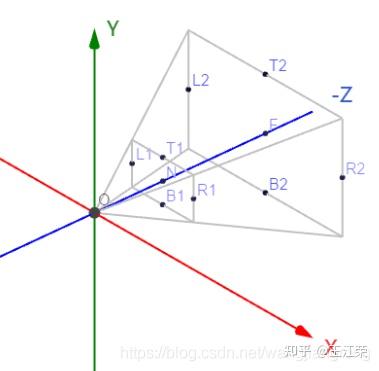

Pasted image 20251021190651.jpg

在图中\(\angle T_1OB_1\)我们称为Field of View(for Y/for Vertical), 也就是常说的FOV。自然而然\(\angle L_1OR_1\)是x轴或者水平方向的FOV,我们只需要知道其中一个即可,通常用y轴的。我们设\(\angle T_1OB_1=\theta\)

\(L_1R_1\)的长度(即为宽,设值为w)与\(T_1B_1\)的长度(即为高,设值为h)比例我们称之为宽高比(Aspect ratio),我们假设为该值为 a,即\(a=\frac{w}{h}\)
同时得到:

\[\left\{\begin{matrix} w=r-l\\ h=t-b \end{matrix}\right.\]

表示方式需要我们的视锥体为前面介绍的对称视锥体,因此我们直接将上面的式子带入对称视锥体对应的透视投影矩阵\(\mathbf{P}_{persp}\)中,得:

\[P_{persp}=\begin{bmatrix} \frac{2n}{w} &0 & 0 & 0 \\ 0 &\frac{2n}{h} &0 &0 \\ 0 &0 &\frac{n+f}{n-f} & \frac{-2nf}{n-f} \\ 0 &0 &1 &0 \end{bmatrix}\]

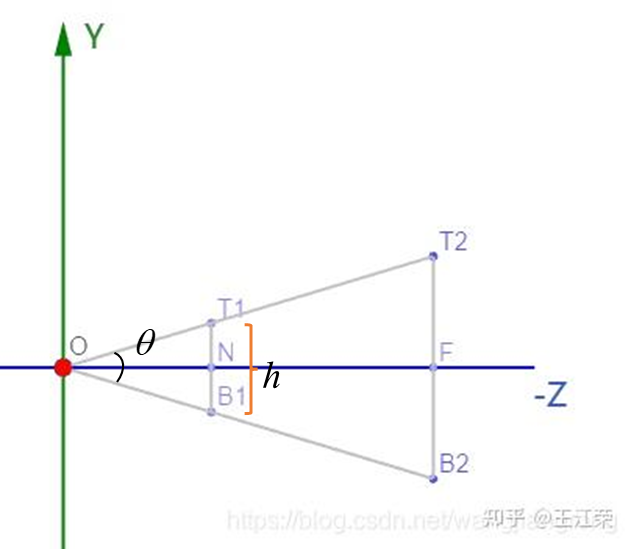

通过上面yz平面的侧面图:


Pasted image 20251021193758.png

\[ \begin{align} &可以发现\tan\frac{\theta}{2} = \frac{h}{2n},即\frac{2n}{h} = \frac{1}{\tan\frac{\theta}{2}} \\ &又因为w=ah ,\frac{2n}{w}=\frac{2n}{ah} = \frac{1}{a \tan\frac{\theta}{2}}\\ \end{align} \]

所以可得,FOV为 \(θ\) ,宽高比为 \(a\) 时,透视投影矩阵为:

\[\mathbf{P}_{persp}=\begin{bmatrix} \frac{1}{a \tan\frac{\theta}{2}} &0 & 0 & 0 \\ 0 &\frac{1}{\tan\frac{\theta}{2}} &0 &0 \\ 0 &0 &\frac{n+f}{n-f} & \frac{-2nf}{n-f} \\ 0 &0 &1 &0 \end{bmatrix}\]

3.3 裁剪空间(Clip Space)

假如在MV变换后,视图空间(View Space)下的某个点对应的齐次坐标为 (x,y,z,1),那么经过透视投影变换后,其齐次坐标应为:

\[\begin{bmatrix} \frac{2n}{r-l} &0 & 0 & 0 \\ 0 &\frac{2n}{t-b} & 0 &0 \\ 0 &0 &\frac{n+f}{n-f} & \frac{-2nf}{n-f} \\ 0 &0 &1 &0 \end{bmatrix} \begin{bmatrix}x_{in}\\y_{in}\\z_{in}\\1\end{bmatrix} =\begin{bmatrix}x_{out}\\y_{out}\\z_{out}\\z_{in}\end{bmatrix}\]

而投影变换后的坐标(x,y,z,w)所在的空间即为裁剪空间,也称为齐次裁剪空间。

接着GPU会在裁剪空间下做裁剪,剔除掉不在视椎体范围内的顶点,怎么判断呢?
根据齐次坐标的定义我们知道 (x,y,z,w) 与 (x/w,y/w,z/w,1) 是等价的,即把裁剪空间下的(x,y,z,w)分别除以w,这一步我们称之为透视除法(Perspective Divide)
在裁剪空间中任意顶点(x,y,z,w)如果不满足 (-w<x<w && -w<y<w && -w<z<w) 的条件即说明不在视椎体内,需要被裁剪。
裁剪后剩下的顶点,我们做一次透视除法,即可把它们从裁剪空间变换到NDC。

标准化设备坐标(Normalized Device Coordinate,NDC)

NDC也就是我们前面所提到的标准立方体,即该空间内的任意坐标(x,y,z)满足 (-1<x<1 && -1<y<1 && -1<z<1)的条件,也就是裁剪空间中做完裁剪后再做透视除法得到的坐标。NDC中的顶点最后都要输出到屏幕空间当中。
